Satu baris Jepang NSK Bantalan bola kontak sudut 7316B Fast Delivery NTN 7316B bantalan bola kontak sudut

Satu baris Jepang NSK Bantalan bola kontak sudut 7316B Fast Delivery NTN 7316B bantalan bola kontak sudut

The Deskripsi Singkat Bantalan Bola Kontak Sudut:

Kontak sudut baris tunggal

Bantalan bola kontak sudut baris tunggal memiliki jalur dengan bahu tinggi dan rendah. jalur yang berlawanan ini dirancang untuk membawa beban dorongan dalam satu arah.NTN dapat pra-mengisi bantalan di pabrik sehingga beban yang benar akan berkembang setelah bantalan dimasukkan ke dalam layananBantalan dalam seri ini dirakit dengan celah internal tertentu, sehingga mereka akan memiliki sudut kontak yang ditentukan di bawah beban.dalam banyak kasus, sudut kontak 40 juga dapat ditentukan. kami juga menawarkan bantalan kecepatan tinggi khusus dengan kandang resin fenolik dengan sudut kontak 15.

Kontak sudut baris ganda

Bantalan bola kontak sudut berbaris ganda memiliki cincin dalam dan luar dengan lintasan ganda.Dua baris yang begitu terkait bahwa sudut kontak adalah mirip dengan sepasang belakang-ke-belakang bearing baris tunggal. NTNs seri 5200 dan 5300 menawarkan perlombaan terus menerus dan dapat membawa beban dorongan dalam kedua arah.jadi perlu untuk memasang mereka dengan beban dorongan bertindak terhadap wajah un-notched dari cincin.

Desain universal

Bantalan bola kontak sudut satu baris desain universal memiliki akhiran UA, UL atau UO dan dimaksudkan untuk dipasang berpasangan dalam susunan X, O atau tandem atau dipasang dalam kelompok.Bantalan ini dapat dipasang dalam pengaturan apa pun yang diperlukanUntuk pengaturan tandem, perhatikan pedoman dalam tautan bagian.

Pengucapan dari kata UA adalah kecil axial internal clearance, Pengucapan dari kata UL adalah sedikit preload dan Pengucapan dari kata UO adalah bebas dari clearance dalam pengaturan X atau O.

Saat memesan bantalan, jumlah total bantalan harus dinyatakan, bukan jumlah pasangan bantalan atau kelompok bantalan.

Penyegelan

Bantalan dengan akhiran 2RS memiliki segel bibir di kedua sisi. Segel RS kontak cocok untuk memberikan perlindungan terhadap debu, kontaminasi dan atmosfer lembab.

Penggilingan

Bantalan dengan lip seal di kedua sisinya dicelupkan dengan lemak berkualitas tinggi dan dilumasi seumur hidup.

Bantalan terbuka dan bantalan dengan segel di satu sisi tidak dicelupkan.

atau minyak.

Suhu operasi

Bantalan bola kontak sudut terbuka dapat digunakan pada suhu operasi dari -30 °C sampai +150 °C. Bantalan dengan diameter D > 240 mm bersifat stabil hingga +200 °C.

Bantalan bola kontak sudut dengan kandang yang terbuat dari poliamida diperkuat serat kaca cocok untuk suhu operasi hingga +120 °C, dibatasi oleh bahan kandang.

Bantalan tertutup cocok untuk suhu operasi dari -30 °C sampai +110 °C, dibatasi oleh pelumas dan bahan segel.

Kandang

Bantalan bola kontak sudut dengan kandang padat yang terbuat dari poliamida diperkuat serat kaca memiliki akhiran TVP atau TVH.

Kandang kuningan padat memiliki akhiran MP.

Bantalan juga tersedia dengan kandang jendela baja lapis yang berlaku secara universal (sufiks JP).

Periksa ketahanan kimia poliamida terhadap lemak sintetis dan pelumas dengan aditif EP.

Minyak yang sudah tua dan aditif dalam minyak dapat merusak masa pakai kandang plastik pada suhu tinggi.

Interval perubahan minyak harus diperhatikan.

NT1B1B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B2B

Berbagai jenis bantalan bola kontak sudut:

Baris tunggal: spindle mesin alat, motor frekuensi tinggi, turbin gas, sentrifugal, poros pinion diferensial, roda depan mobil kecil, dll.

Baris ganda: pompa minyak, alat pengembang akar, kompresor udara, semua jenis gearbox transmisi, pompa injeksi bahan bakar, mesin cetak, dll.

Pemanas air:

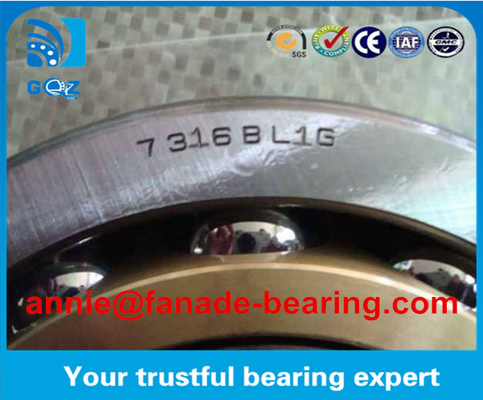

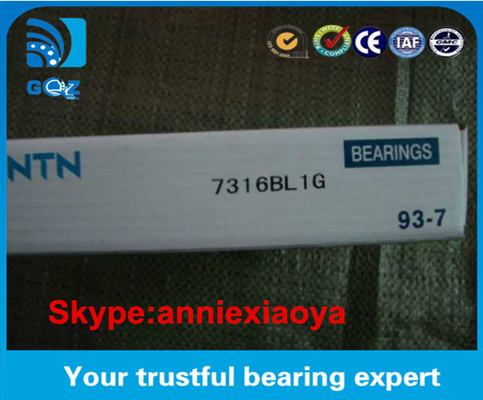

Gambar bantalan bola kontak sudut:
