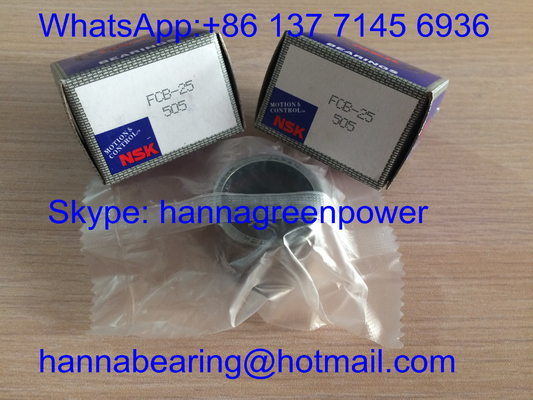

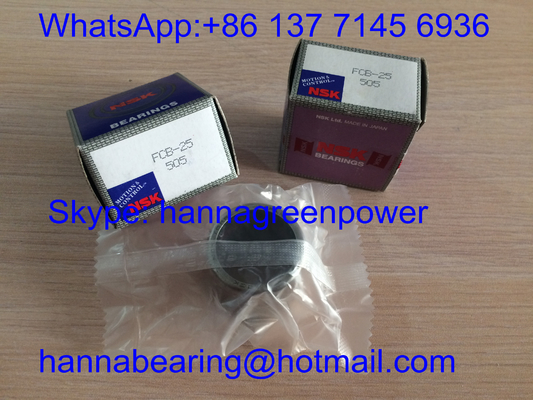

FCB-25 / FCB25 / HFL2530 Kunci / Clutch Roller Cup yang ditarik / Roller Bearing Needle 25*32*30mm

1. Ringkasan Produk

FCB-25, FCB25 dan HFL2530 adalah bantalan kopling jarum cangkir terintegrasi satu arah metrik yang identik dengan dimensi Fw = 25mm, diameter luar D = 32mm, lebar keseluruhan C = 30mm.FCB-25 dan FCB25 adalah dua format penandaan yang berbeda dari produk yang sama; HFL2530 adalah sebutan standar industri untuk unit bantalan overrunning terintegrasi ini.

Berbeda dengan rol kopling tunggal seri HF sederhana tanpa dukungan samping,jenis HFL/FCB ini menggabungkan mekanisme kopling kunci satu arah pusat ditambah dua sidebar roller jarum pendukung kumpulan dalam satu cangkir cangkir integral ditarik. spring daun stainless steel drive miring rol jarum untuk mewujudkan transmisi torsi unidirectional dan anti-reverse self-locking,sementara kelompok jarum bilateral menanggung beban radial terus menerus secara bersamaan.

Kerang luar mengadopsi baja bertenaga tinggi yang dicetak, rol jarum dan permukaan balapan interior yang cocok menggunakan baja bantalan GCr15 dengan perawatan pemadam keseluruhan.Desain terbuka kedua ujung memfasilitasi pelumasan ulang secara teratur. Hanya cocok 25mm dimatikan cermin selesai poros, banyak digunakan untuk pengurangan kecil, mesin tekstil, pengangkutan kemasan, peralatan pencetakan,Penggerak transmisi peralatan rumah tangga dan industri ringan anti-reverse overrunning.

Dapatkan penawaran dalam waktu 24 jam untuk proyek Anda

2Spesifikasi Teknis

Parameter Standar Dasar Bersatu

Diameter poros yang cocok Fw: 25 mm
Diameter luar D: 32 mm
Lebar total C: 30 mm
Struktur: Kopling satu arah cangkir ditarik integral dengan dukungan jarum radial bilateral
Bahan luar cangkir: Baja karbon stamped dingin
Bahan rol jarum & pegas: Baja bantalan GCr15 + pegas stainless steel
Standar radial clearance: CN normal clearance
Torsi transmisi maksimum yang diizinkan: 66 N·m
Kecepatan rotasi pembatas lemak: 5500 r/min (mengayunkan poros / putaran cincin luar)
Kisaran suhu operasi: -10°C ~ 70°C
Minimal chamfer r: 0,3 mm
Permukaan poros yang diperlukan: HRC60 ∼64 mirror superfinishing

FCB-25 / FCB25

Penanda nomor bagian alternatif untuk HFL2530, dimensi dan kinerja yang sepenuhnya dapat ditukar
Beban radial dinamis Cr: 10600 N
Statik beban radial C0r: 14000 N
Batas beban kelelahan Cur: 1930 N
Berat bersih: 0,0442 kg

HFL2530

Deskripsi model resmi standar bantalan jarum satu arah terintegrasi ini
Beban radial dinamis Cr: 10600 N
Statik beban radial C0r: 14000 N
Batas beban kelelahan Cur: 1930 N
Berat bersih: 0,0442 kg
Gambar dimensi lengkap, kurva uji torsi dan lembar parameter beban penuh tersedia atas permintaan pelanggan.

3. Keuntungan Utama

1. Struktur terintegrasi all-in-one yang menggabungkan kopling satu arah + dukungan jarum radial bilateral, tidak memerlukan bantalan jarum terpisah tambahan,sangat menyederhanakan tata letak transmisi peralatan dan mengurangi varietas saham bagian
2. Mekanisme penguncian musim semi lembaran stainless steel, kinerja penguncian mandiri satu arah yang stabil, fungsi anti-reverse yang andal di bawah start-stop yang sering dan beban torsi bergantian
3. Tata letak rol jarum padat sisi ganda memberikan kapasitas beban radial yang kuat, distribusi tekanan yang seragam, secara efektif menghindari keausan eksentrik sepihak selama operasi terus menerus
4. Desain pemasangan cangkir yang ditarik integral yang tipis, ditekan langsung ke lubang interferensi perumahan tanpa lengan posisi atau cincin snap, mengurangi biaya tenaga kerja perakitan
5. Rol jarum penggilingan presisi tinggi yang seragam dan permukaan lintasan yang miring, gesekan rendah, rotasi kecepatan tinggi yang stabil dan umur layanan kelelahan kontak yang panjang
6. Opsi yang dapat disesuaikan: segel debu karet RS tunggal / ganda, cangkir luar anti karat baja tahan karat, penandaan laser OEM, pengisian lemak khusus suhu rendah kelas makanan

Mengurangi tingkat kegagalan sistem transmisi secara efektif dan memperpanjang umur layanan dari anti-reverse overrunning mechanical assemblies

4. Aplikasi

FCB-25 / FCB25 / HFL2530 ini terintegrasi satu arah ditarik cup jarum kopling bantalan set secara luas cocok untuk lampu berikut & peralatan transmisi industri menengah:

• Reduktor planet miniatur, gearbox kecil anti-reverse output shaft support assembly
• Mesin tenun tekstil, mesin penggulung benang, unit penggerak overrunning unidirectional
• Komponen roller conveyor anti-backward rotation pada jalur produksi kemasan makanan
• Peralatan pencetakan, mesin otomatisasi kantor, mekanisme transmisi alternatif
• Bagian penggerak mesin cuci kecil, mesin konstruksi ringan, perakitan rol pemasangan
• suku cadang pengganti untuk peralatan bantalan kopling jarum satu arah terintegrasi dengan lubang 25 mm

Solusi bantalan anti-reverse yang ideal untuk mesin transmisi unidirectional ruang radial sempit

5. Mengapa Pilih GQZ Bearing

• 25 tahun pengalaman manufaktur profesional seri HFL/FCB terintegrasi ditarik satu arah cangkir jarum kopling bantalan
• Tiga nomor bagian sepenuhnya dimensi interchangeable dengan bantalan standar internasional HFL2530, torsi yang konsisten, kapasitas beban dan presisi rotasi
• Layanan kustomisasi OEM & ODM lengkap yang mendukung penambahan segel debu, cangkang baja tahan karat dan kustomisasi pelumas khusus
• Pemeriksaan ketat proses penuh: tes kekerasan bahan baku, presisi membentuk cangkir ditarik, konsistensi torsi penguncian pegas dan pengujian ketahanan siklus kecepatan tinggi sebelum pengiriman
• Tim teknik kopling satu arah profesional menyediakan toleransi gangguan perumahan dan panduan pemasangan poros yang cocok dalam waktu 24 jam
• Kapasitas produksi massal yang stabil dengan harga grosir grosir preferensial untuk produsen mesin tekstil dan kemasan jangka panjang

Kami fokus pada kinerja penguncian anti-reverse yang stabil, daya tahan beban radial yang tinggi dan kerjasama jangka panjang yang saling menguntungkan dengan pembeli industri global

6. Kontrol Kualitas

• Komposisi kimia bahan baku dan pemeriksaan kekerasan baja krom GCr15 dan baja tahan karat
• Precision deep drawing, trimming and inner inclined raceway grinding processing for integral outer drawn cup (Pengolahan pengelasan jalur yang miring di dalam untuk cangkir yang ditarik di luar)
• Proses pengolahan panas penekan & tempering standar untuk menstabilkan tegangan internal logam dan meningkatkan ketahanan aus
• Pengujian kinerja kopling satu arah khusus: keseragaman torsi penguncian, daya tahan anti-reverse kecepatan tinggi, konsistensi jarak bebas radial
• Pemeriksaan rol jarum seragam dan perakitan pegas, pemeriksaan ulang dimensi dan penampilan terpisah untuk setiap model sebelum kemasan minyak anti karat dan pengiriman

Setiap batch bantalan lulus uji daya tahan siklus torsi bergantian sampel penuh untuk menjamin operasi transmisi unidirectional yang stabil

7Dapatkan Kutipan Sekarang

Jika Anda membutuhkan penandaan FCB-25 / FCB25 berkinerja tinggi dan bantalan kopling jarum satu arah terintegrasi standar HFL2530 untuk pengurangan dan peralatan kemasan tekstil,kirim pertanyaan Anda kepada kami langsung.

Anda akan menerima layanan pendukung profesional lengkap setelah mengirimkan pertanyaan:

• Jawaban cepat dari pabrik dalam waktu 24 jam
• Toleransi interferensi perumahan satu lawan satu & kekerasan permukaan poros yang sesuai dengan panduan teknis oleh insinyur bantalan kopling profesional
• Saran solusi bantalan yang disesuaikan termasuk varian RS yang tertutup debu dan pilihan cangkir luar anti karat baja tahan karat
• Harga grosir langsung pabrik yang kompetitif untuk pesanan massal campuran multi-model

Kirimkan jumlah pembelian yang diperlukan dari setiap model dan lingkungan kerja peralatan untuk mendapatkan penawaran resmi rinci

8. FAQ

• Q1: Apa perbedaan antara FCB-25, FCB25 dan HFL2530?
  A1: FCB-25 dan FCB25 adalah dua format penandaan yang disederhanakan; HFL2530 adalah sebutan model standar global, ketiganya memiliki dimensi, struktur, torsi dan parameter beban yang sama,sepenuhnya saling bergantian.
• T2: Apa keuntungan struktural utama dari seri HFL/FCB vs seri HF bantalan satu arah?
  A2: HFL/FCB mengintegrasikan dukungan jarum radial bilateral di kedua sisi kopling pusat, dapat menahan beban radial secara independen tanpa mencocokkan bantalan jarum HK tambahan;HF hanya berisi rol kopling tunggal tanpa dukungan samping.
• T3: Dapatkah bantalan ini mewujudkan fungsi anti-reverse self-locking?
  A3: Ya, air mancur daun stainless steel yang terintegrasi mendorong jarum miring untuk menyematkan antara poros dan cangkang luar, secara otomatis mengunci rotasi terbalik dan mengirimkan torsi dalam satu arah.
