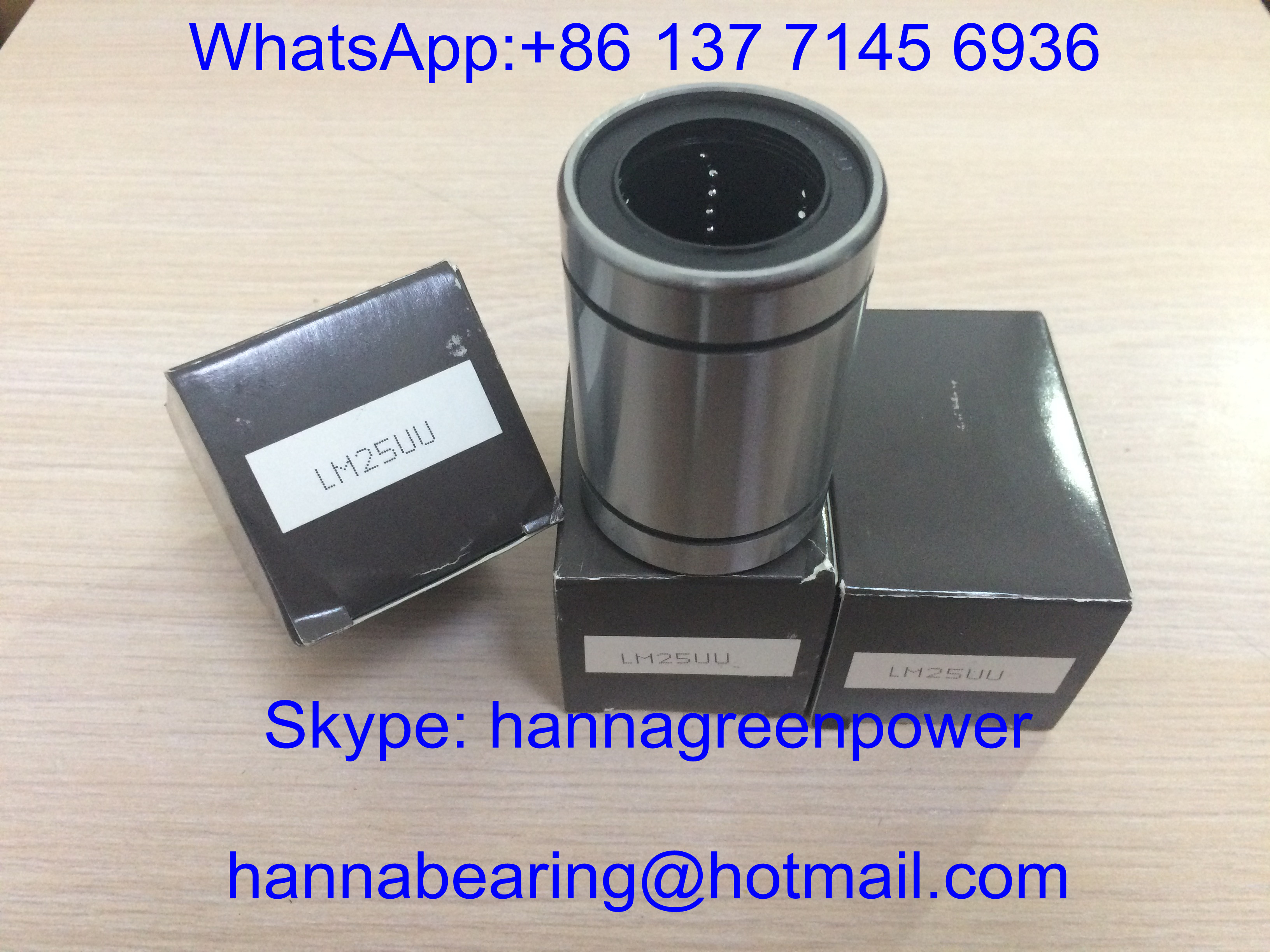

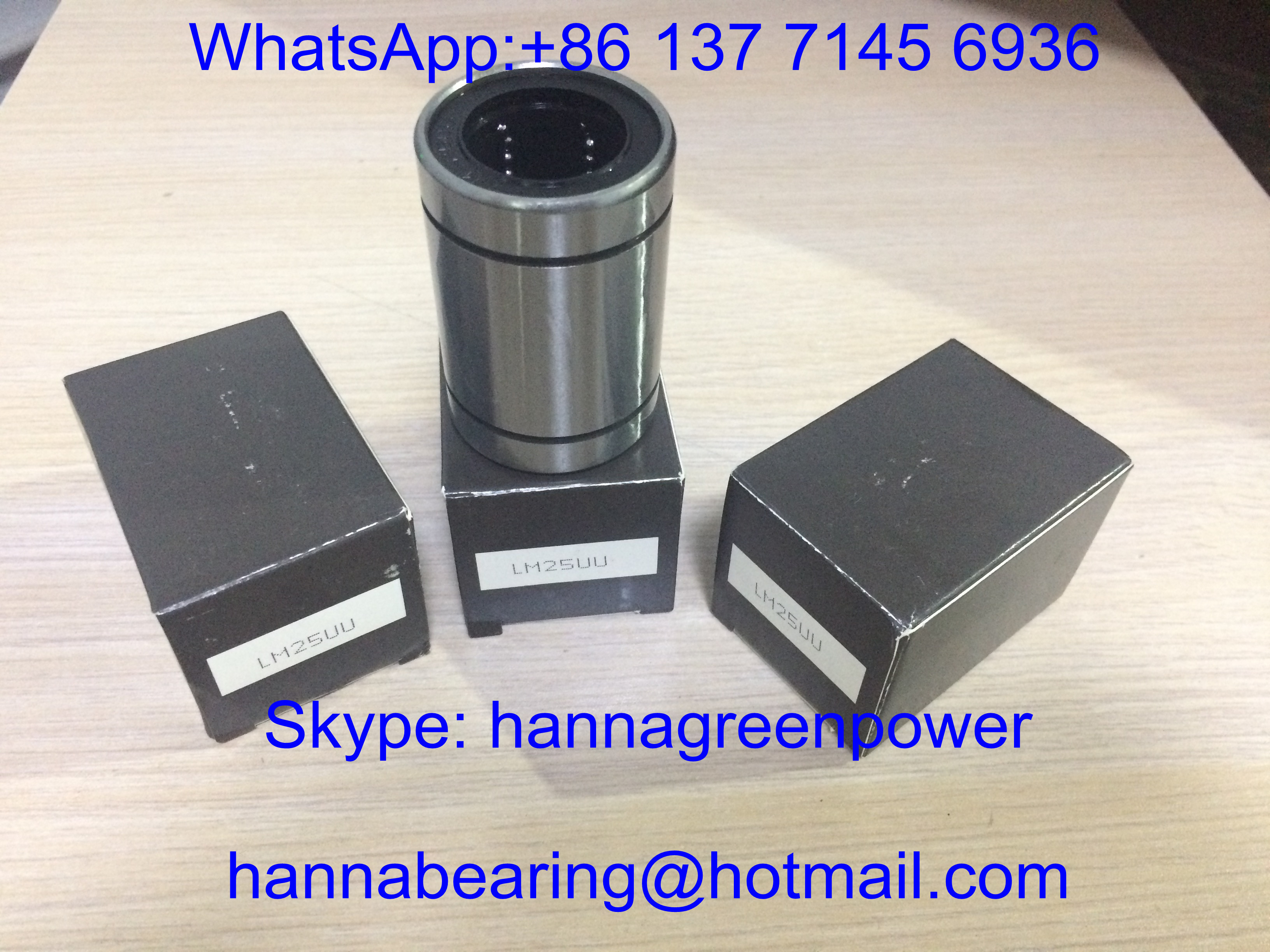

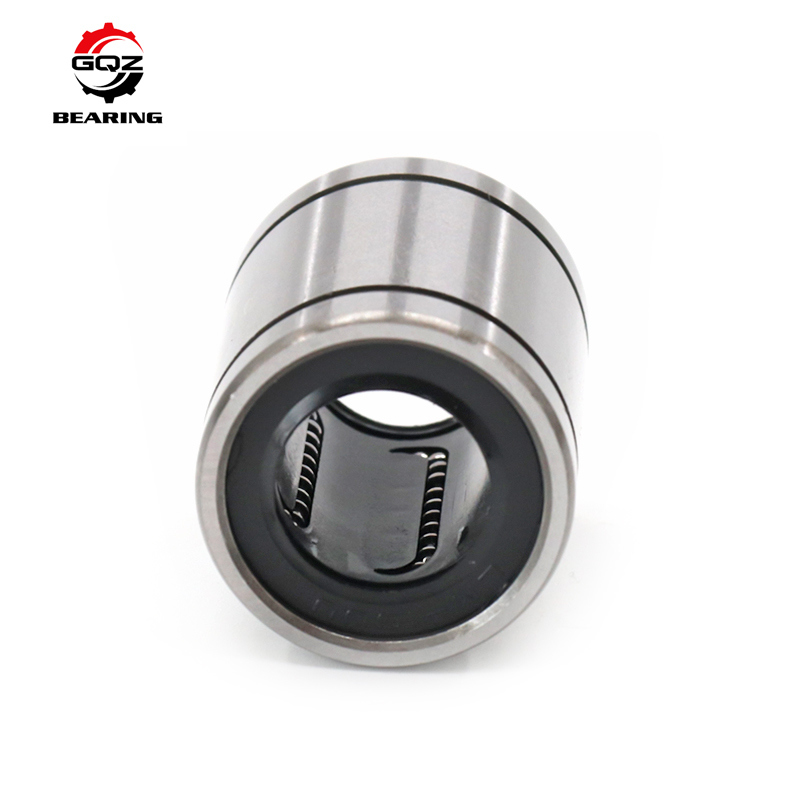

LM25UU / LBD25UU / LM25UU-OP Linear Motion Ball Bearing / Linear Bushing 25*40*59mm

LM25UU, LBD25UU dan LM25UU-OP adalah bantalan bola linear berukuran 25 mm standar dengan tiga jenis struktural yang berbeda untuk memenuhi berbagai permintaan pemasangan dan kelonggaran.Semua seri mengadopsi beberapa kelompok beredar kelompok bola baja di dalam cangkang luar, memberikan gerakan linier berputar-putar dengan gesekan rendah dan hanya menahan beban radial.

• LM25UU: Kerangka eksternal integral tertutup standar, segel debu karet ujung ganda, universal untuk platform geser linier biasa dengan celah yang tetap;
• LBD25UU: Flanged terintegrasi tertutup linear bushing, pemasangan flanges di kedua sisi untuk instalasi permukaan langsung tanpa lengan posisi tambahan;
• LM25UU-OP: Struktur celah yang dapat disesuaikan dengan slot terbuka, celah dapat dikurangi dengan mengencangkan penjepit rumah untuk menghilangkan permainan, ideal untuk peralatan penentuan posisi presisi tinggi.

Kerang luar mengadopsi baja tarik dingin bertenaga tinggi, penahan nilon secara merata memisahkan bola baja krom, lemak lithium yang sudah diisi sebelumnya yang tahan lama di dalam.cairan pemotong dan puing-puing, banyak digunakan untuk peralatan CNC, jalur perakitan otomatisasi elektronik, jig pengujian, mesin kemasan dan platform transmisi geser presisi dengan poros panduan 25mm.

Diameter poros yang cocok d:25 mm

Standar Radial Clearance:Kebersihan normal KN

Bahan bola:Baja bearing GCr15

Bahan penahan:Nylon PA66 tahan aus

Segel:Segel karet tahan debu NBR sisi dua

Kecepatan linier maksimum:1.5 m/s

Suhu kerja:-20°C ~ 80°C

Persyaratan permukaan poros:HRC60~64 superfinishing cermin

Diameter luar D:40 mm

Panjang total L:59 mm

beban dinamis Cr:5.8 kN

Static Load C0r:8.3 kN

Berat bersih:0.145 kg

Lebar Flange Luar W:64 mm

Ketebalan Flange T:7 mm

Diameter luar D:40 mm

Panjang total L:59 mm

beban dinamis Cr:5.8 kN

Static Load C0r:8.3 kN

Berat bersih:0.182 kg

Diameter luar D:40 mm

Panjang total L:59 mm

Struktur terbuka berlubang untuk penyesuaian celah

beban dinamis Cr:5.4 kN

Static Load C0r:7.8 kN

Berat bersih:0.138 kg

Gambar dimensi lengkap dan tabel parameter beban dari tiga model tersedia atas permintaan pelanggan.

1. Tiga versi struktural (tertutup lurus / flanged / terbuka celah diatur) mencakup semua kebutuhan pemasangan otomatisasi arus utama, pembelian satu atap untuk skema desain peralatan yang berbeda
2. Layout bola baja multi-baris yang beredar memberikan kapasitas bantalan radial yang seragam, koefisien gesekan yang sangat rendah, geser bergantian yang halus tanpa macet
3. Segel debu NBR terintegrasi dua sisi mengisolasi debu bengkel dan pendingin, mengunci minyak pelumas internal dan memperpanjang siklus pemeliharaan
4. Kerangka luar baja tarik dingin dengan ketahanan dimensi yang stabil, kekakuan yang baik dan ketahanan deformasi dalam operasi berkelanjutan jangka panjang
5. PA66 nylon bola penahan merata membatasi bola baja, menghindari kebisingan tabrakan dan mencegah bola jatuh selama pembongkaran
6. Opsi yang dapat disesuaikan: cangkang anti karat baja tahan karat, pelumas kelas makanan, clearance C3 khusus yang diperbesar, penandaan laser OEM dan segel FKM tahan suhu tinggi

Meningkatkan presisi posisi linier peralatan secara efektif dan mengurangi varietas stok suku cadang untuk jalur produksi otomatis

Set bantalan bola linier tiga tipe LM25UU / LBD25UU / LM25UU-OP ini sangat cocok untuk peralatan otomatisasi presisi berikut:

• Mesin pengukir CNC, perakitan geser linier sumbu input mesin penggiling kecil
• Peralatan perakitan otomatis elektronik 3C, gantry penanganan dan jig pengujian presisi
• Mesin cetak, peralatan kemasan makanan mekanisme transmisi linier berkecepatan tinggi
• Peralatan inspeksi medis, platform geser presisi laboratorium dan perlengkapan deteksi
• Peralatan pemotong kayu, alat bantu bergerak linear untuk injeksi
• suku cadang pengganti untuk peralatan geser poros panduan linier diameter 25 mm

Solusi busing linier multi-struktur ideal untuk berbagai pemasangan dan pengaturan celah presisi tinggi adegan otomatisasi industri

• 25 tahun pengalaman manufaktur bantalan bola linier standar profesional
• Tiga model yang sepenuhnya dapat dipertukarkan dengan bantalan linier seri LM/LBD standar internasional, toleransi dimensi yang konsisten dan kelancaran geser
• Layanan kustomisasi OEM & ODM lengkap yang mendukung cangkang baja tahan karat, pelumas khusus dan kustomisasi clearance
• Pemeriksaan ketat proses penuh: kekerasan bahan baku, presisi superfinishing lubang dalam, kedapatan penyegelan dan uji siklus geser bergantian sebelum pengiriman
• Tim rekayasa gerakan linier profesional memberikan poros & perumahan toleransi pencocokan panduan dalam waktu 24 jam
• Kapasitas produksi massal yang stabil dengan harga grosir grosir preferensial untuk produsen peralatan otomatisasi jangka panjang

Kami fokus pada kinerja geser berisik yang stabil, penyegelan yang tahan lama dan kerjasama jangka panjang dengan pembeli industri global

• Pemeriksaan komposisi kimia bahan baku dan kekerasan permukaan baja tarik dingin dan bola baja krom GCr15
• Pengolahan pemotongan presisi dan penutup cermin lubang dalam untuk cangkang luar bantalan linier
• Proses pengolahan panas pengurangan tekanan standar untuk menstabilkan ketahanan deformasi cangkang
• Pengujian kinerja yang komprehensif: keseragaman jarak bebas radial, kebisingan geser, daya tahan tahan debu, kapasitas beban dinamis dan statis
• Pemeriksaan volume pengisian lemak seragam untuk busing linier bersegel ganda
• Pemeriksaan ulang dimensi akhir, penampilan dan penandaan sebelum kemasan anti karat dan pengiriman

Setiap batch bantalan linier lulus uji daya tahan siklus pergantian sampel penuh untuk menjamin kinerja geser halus yang stabil dalam waktu lama

Jika Anda membutuhkan kualitas tinggi 25mm tertutup, flanged dan terbuka disesuaikan celah bantalan bola linier untuk CNC dan peralatan otomatisasi elektronik, kirim pertanyaan Anda langsung kepada kami.

Anda akan menerima layanan pendukung profesional lengkap setelah mengirimkan pertanyaan:

• Jawaban cepat dari pabrik dalam waktu 24 jam
• Satu-satu poros & toleransi perumahan yang cocok dengan dukungan teknis oleh insinyur profesional gerak linier
• Saran solusi bantalan yang disesuaikan termasuk cangkang baja tahan karat dan varian penyegelan tahan suhu tinggi
• Harga grosir langsung pabrik yang kompetitif untuk pesanan gabungan campuran tiga model

Kirimkan jumlah yang Anda butuhkan dari setiap model dan lingkungan kerja peralatan untuk mendapatkan penawaran resmi rinci

Q1:Apa perbedaan antara LM25UU dan LM25UU-OP?
A1:LM25UU adalah tipe clearance tetap yang sepenuhnya tertutup; LM25UU-OP memiliki struktur berlubang terbuka, yang dapat menggenggam rumah untuk mengurangi clearance dan menghilangkan permainan untuk peralatan presisi tinggi.

Pertanyaan 2:Apa fitur dari LBD25UU flanged linear bushing?
A2:Flang pemasangan integral di kedua ujung, dapat dipasang langsung di permukaan peralatan tanpa lengan penempatan tambahan, nyaman untuk pemasangan pelat tipis.

Q3:Kekerasan apa yang harus dicapai poros panduan linier yang cocok?
A3:Permukaan poros membutuhkan kekerasan pemadam HRC 60 ∼ 64 dengan superfinishing cermin untuk memperpanjang umur layanan bushing linier.
