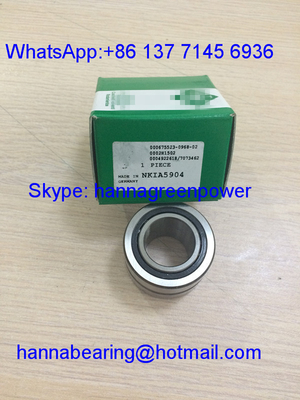

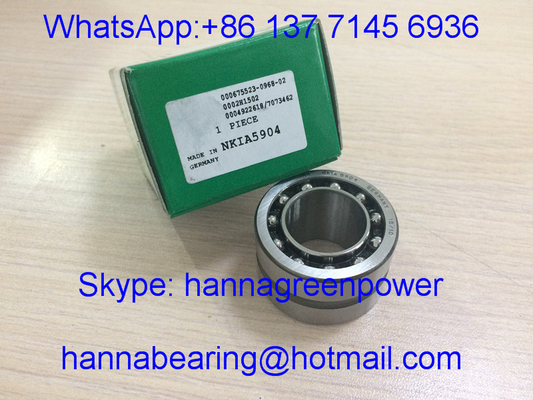

NKIA5904- XL / NKIA5904 Angle Contact Ball Bearing / X - life Needle Roller 20*37*23mm

1.Pengamatan Produk

NKIA5904 dan NKIA5904-XL adalah roller jarum gabungan terintegrasi metrik + bantalan komposit bola kontak sudut satu arah, dimensi keseluruhan terpadu lubang dalam d = 20mm, diameter luar D = 37mm,Jadi lebar total B adalah 23 mm.Dalam seri NKIA, dua struktur rolling diintegrasikan ke dalam satu unit: rol jarum padat melakukan beban radial yang berat, dan roller jarum padat melakukan beban radial yang berat.bola baja kontak sudut menanggung beban dorongan aksial unidirectional, merealisasikan posisi radial + aksial tunggal dalam ruang penampang tipis yang terbatas, desain cincin dalam yang dapat dipisahkan untuk pemasangan dan pembongkaran yang mudah SKF 集....

• NKIA5904: Bantalan komposit dasar standar, kinerja beban standar yang stabil, hemat biaya untuk peralatan dampak cahaya kecepatan menengah konvensional;
• NKIA5904-XL: XL X-life versi dioptimalkan ditingkatkan, peningkatan presisi raceway grinding, grading elemen rolling seragam, peningkatan ketahanan kelelahan dan umur layanan diperpanjang,cocok untuk siklus panjang terus menerus dan kondisi kerja kecepatan tinggi.

Semua cincin, rol jarum dan bola baja mengadopsi baja bantalan GCr15 yang memiliki kepanasan keseluruhan; kandang baja bertempel memisahkan elemen bergulir secara merata untuk menghindari abrasi tabrakan.Desain terbuka kedua ujung mendukung pelumasan mandi minyak dengan disipasi panas yang sangat baik., hanya menanggung beban radial ditambah beban aksial satu arah, banyak digunakan untuk kotak gigi miniatur, meja putar otomatisasi, poros penggulung tekstil,pengemasan mesin cam perakitan dan peralatan transmisi kompak dengan pembatasan ruang radial yang ketat.

2Spesifikasi Teknis

Parameter Standar Dasar Bersatu

Lubang dalam d: 20 mm
Diameter luar D: 37 mm
Lebar keseluruhan B: 23 mm
Diameter lintasan ring dalam F: 25 mm
Minimal chamfer r: 0,3 mm
Struktur: Rol jarum gabungan + bantalan bola kontak sudut satu arah, cincin dalam yang dapat dipisahkan, kandang baja bertempel
Elemen rolling dan bahan cincin: baja bantalan krom karbon tinggi GCr15
Kebersihan radial standar: Kebersihan normal CN, Kebersihan C3 yang diperbesar dapat disesuaikan
Kecepatan referensi: 14000 r/min
Kecepatan pelumasan minyak terbatas: 17200 r/min
Rentang suhu operasi: -20°C ~ 110°C
Berat bersih: 0,105 kg

NKIA5904

Beban radial dinamis dasar Cr: 21600 N
beban radial dasar statis C0r: 28000 N
beban aksial dinamis dasar Ca: 3790 N
beban aksial dasar statis C0a: 4210 N
Batas beban kelelahan Pu radial: 3350 N
Rating masa pakai: Masa pakai standar desain industri

NKIA5904-XL

Beban radial dinamis dasar Cr: 23700 N
beban radial dasar statis C0r: 25500 N
beban aksial dinamis dasar Ca: 4900 N
beban aksial dasar statis C0a: 7400 N
Batas beban kelelahan Pu radial: 4700 N
Rating masa pakai: XL versi dioptimalkan anti-kelelahan
Gambar dimensi lengkap, kurva beban dan data uji ketahanan kecepatan tinggi dari dua model tersedia atas permintaan pelanggan.

3Keuntungan Utama

1. Struktur terintegrasi komposit all-in-one, mewujudkan beban berat radial + fungsi bantalan posisi aksial tunggal dalam radial ultra-tipis cross-section,Menghemat ruang desain perumahan dan mengurangi jumlah total bantalan
2. Dua kelas kinerja (standar NKIA5904 / XL ditingkatkan NKIA5904-XL) sesuai dengan kondisi kerja yang berbeda: operasi intermiten umum dan operasi beban berat berkecepatan tinggi siklus panjang berkelanjutan
3. Struktur cincin dalam yang dapat dipisahkan, pemasangan dan pemisahan press-fit yang nyaman pada poros, tidak ada gangguan pemisahan kerusakan pada poros atau jalur bantalan
4. Tata letak elemen bergulir ganda: rol jarum memberikan kapasitas bantalan radial kontak yang besar, bola kontak sudut dapat diandalkan menahan dorongan aksial satu arah untuk membatasi pergeseran aksial sisi tunggal poros
5. Struktur terbuka sepenuhnya terendam dalam minyak pelumas untuk pendinginan yang cukup, rotasi kecepatan tinggi yang stabil tanpa kegagalan ablasi suhu tinggi di bawah operasi terus menerus yang panjang
6. Opsi yang dapat disesuaikan: single/double Z metal dust shields, RS rubber contact seals, upgrade clearance C3, presisi tinggi P5, OEM laser marking, high temperature special grease filling

Secara efektif menyederhanakan struktur posisi transmisi yang kompak dan mengurangi tingkat kegagalan getaran pergeseran aksial peralatan.

4Aplikasi

This NKIA5904 / NKIA5904-XL dual-spec combined needle angular contact bearing set is widely matched for light & medium compact industrial automation equipment:

• Gearbox pengurangan miniatur, kotak transmisi kecil input/output shaft radial-axial positioning assemblies
• Automation rotary indexing tables, miniature cam rotary positioning mechanism supporting bearings
• Mesin penggulungan benang tekstil, unit dukungan dorongan tegangan roda tenun kecil
• Peralatan kemasan makanan, mesin cetak ringan poros transmisi kompak berkecepatan tinggi
• Poros bantu hidrolik mikro, peralatan medis kecil, komponen posisi putar ringan
• suku cadang pengganti untuk peralatan bantalan jarum komposit radial-aksial satu arah 20mm bore

Solusi bantalan lokasi kompak berkinerja ganda yang ideal untuk mesin berputar industri dengan ruang radial sempit

5.Mengapa Pilih GQZ Bearing

• 25 tahun pengalaman manufaktur profesional NKIA seri gabungan jarum kontak sudut komposit bantalan
• Dua model sepenuhnya dimensi interchangeable dengan standar internasional NKIA5904 seri bantalan, ukuran instalasi yang konsisten dan toleransi perakitan
• Layanan kustomisasi OEM & ODM lengkap yang mendukung perisai logam ZZ, penyegelan karet RS, clearance C3 yang diperbesar dan peningkatan presisi tinggi
• Pemeriksaan ketat proses penuh: tes kekerasan bahan baku, deteksi penggilingan ultra-presisi,pengujian siklus kelelahan berputar kecepatan tinggi sebelum pengiriman
• Tim rekayasa bantalan komposit profesional menyediakan panduan pemasangan perumahan dan toleransi poros yang cocok dalam waktu 24 jam
• Garis perakitan produksi massal yang stabil dengan harga grosir massal preferensial untuk produsen otomatisasi dan mesin tekstil jangka panjang

Kami fokus pada desain yang kompak dan hemat ruang, kinerja beban gabungan sumbu-radial yang stabil, dan kerjasama jangka panjang yang saling menguntungkan dengan pembeli peralatan industri global.

6Kontrol Kualitas

• Pemeriksaan komposisi kimia bahan baku dan kekerasan permukaan baja berbahan dasar krom GCr15
• Pengolahan pemotongan presisi, tempering quenching dan raceway mirror superfinishing untuk cincin dalam dan luar
• Pengolahan panas untuk meredakan tekanan suhu konstan untuk menstabilkan kinerja anti-deformasi cincin di bawah beban bergantian radial-aksial gabungan
• Pengujian kinerja diferensiasi yang ditargetkan: NKIA5904 tes ketahanan siklus standar, NKIA5904-XL X-life long-term fatigue resistance accelerated aging test
• Pengelompokan rol jarum dan bola baja, perakitan kandang baja bertempel dan pemeriksaan ulang dimensi dan penampilan penuh untuk setiap model sebelum pengemasan minyak anti karat dan pengiriman

Every batch of NKIA5904 series bearings passes full sampling high-speed reciprocating radial-axial combined load cycle test to guarantee stable long-term positioning operation inside compact transmission equipment

7. Dapatkan Kutipan Sekarang

Jika Anda membutuhkan bantalan komposit jarum kombinasi NKIA5904-XL standar yang hemat biaya dan tahan lama untuk kotak gigi mini dan peralatan penentuan posisi putar otomatis,kirim pertanyaan Anda kepada kami langsung.
Anda akan menerima layanan pendukung profesional lengkap setelah mengirimkan pertanyaan:

• Jawaban cepat dari pabrik dalam waktu 24 jam
• Panduan pemasangan parameter toleransi lubang dan poros yang cocok satu lawan satu oleh insinyur bantalan komposit profesional
• Saran solusi bantalan yang disesuaikan termasuk ZZ double metal shield dan varian RS tertutup dan opsi clearance C3 yang diperbesar
• Harga grosir langsung pabrik yang kompetitif untuk pesanan campuran dua model gabungan

Kirimkan jumlah pembelian yang Anda butuhkan dari setiap model dan peralatan kecepatan operasi & lingkungan beban untuk mendapatkan penawaran resmi yang terperinci

8.FAQ

1. T1: Apa perbedaan antara NKIA5904 dan NKIA5904-XL?
   A1: Dimensi instalasi eksternal benar-benar identik; NKIA5904 adalah versi dasar standar untuk peralatan kecepatan menengah intermiten;NKIA5904-XL adalah model X-life yang ditingkatkan dengan umur panjang yang dioptimalkan dengan beban batas kelelahan yang lebih tinggi., cocok untuk 24 jam terus-menerus kecepatan tinggi-tugas berat operasi.
2. T2: Jenis beban apa yang dapat ditanggung bantalan komposit NKIA?
   A2: Ini dapat menahan beban radial berat secara bersamaan dengan beban dorongan aksial unidirectional, tidak dapat menahan beban aksial bidirectional; pilih seri NKIB jika posisi aksial bidirectional diperlukan.
3. T3: Apa keuntungan dari desain cincin dalam yang dapat dipisahkan?
   A3: Cincin dalam dapat dipasang secara terpisah pada poros pertama, kemudian cincin luar dengan jarum dan perakitan bola ditekan ke dalam rumah,sangat mengurangi kesulitan perakitan dan menghindari goresan bantalan selama instalasi.
