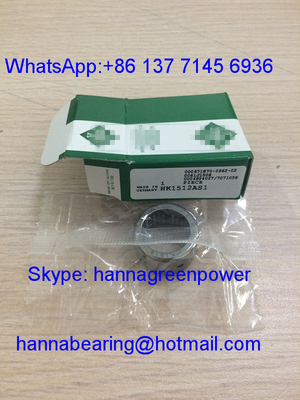

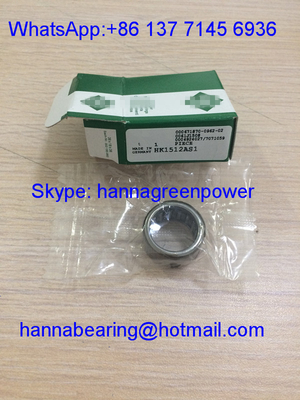

HK1512-AS1 / HK1512 Open End Draw Cup Needle Roller Bearing Dengan Lubang Minyak, 15*21*12mm

HK1512 dan HK1512-AS1 adalah bantalan rol jarum cangkir tarik terbuka tanpa cincin dalam, dimensi inti terpadu Fw=15mm yang sesuai dengan diameter poros, diameter luar D=21mm, lebar keseluruhan C=12mm. Seri HK mengadopsi cangkir luar baja tipis cetakan terintegrasi satu bagian, langsung ditekan ke dalam lubang interferensi rumah tanpa cincin snap atau selongsong pemosisian tambahan untuk memotong langkah perakitan.

• HK1512: Ujung ganda terbuka standar tanpa pelindung atau segel, pembuangan panas yang sangat baik, cocok untuk lingkungan kerja dalam ruangan yang bersih dan kering dengan perawatan pelumasan rutin;
• HK1512-AS1: Dilengkapi dengan pelindung logam non-kontak AS1 baja cetak tipis sisi tunggal, memblokir debu kasar, serpihan logam, dan kotoran besar, tidak ada hambatan gesekan untuk mempertahankan kecepatan putar tinggi, ideal untuk bengkel pemrosesan yang sedikit berdebu dan kering tanpa percikan cairan.

Sangkar baja tipis cetakan memisahkan rol jarum yang padat secara merata untuk mewujudkan kapasitas bantalan radial tinggi di bawah penampang radial yang sangat sempit. Permukaan poros pemasangan yang cocok harus dikeraskan dan dipoles super menjadi HRC60–64 untuk bertindak sebagai raceway bagian dalam. Seri ini hanya menahan beban radial murni, banyak digunakan untuk gearbox miniatur, perkakas listrik genggam, rol tegangan tekstil, bagian geser lubang buta otomatisasi, katup hidrolik mikro, dan rakitan ujung poros mesin pertanian ringan dengan batasan ruang radial yang ketat.

Fw (Diameter dalam rakitan jarum): 15 mm

Diameter Luar D: 21 mm

Lebar Keseluruhan C: 12 mm

Struktur: Bantalan rol jarum cangkir tarik terbuka tembus pandang baris tunggal, tanpa cincin dalam, penahan rol baja karbon cetakan

Bahan: Cangkir tarik & rol jarum Baja bantalan krom karbon tinggi GCr15

Jarak Bebas Radial Standar: CN jarak bebas normal

Kecepatan putar batas gemuk referensi: 15300 r/menit

Kecepatan putar batas pelumasan oli: 19100 r/menit

Kekerasan poros yang cocok diperlukan: HRC60–64 polesan super cermin

Chamfer minimum r: 0.6 mm

Perlindungan: Kedua ujung terbuka penuh, tanpa pelindung atau segel karet

Beban Dinamis Cr: 8760 N

Beban Statis Cor: 11400 N

Batas Beban Kelelahan Pu: 1620 N

Berat Bersih: 0.0098 kg

Perlindungan: Pelindung debu baja cetak non-kontak AS1 tipis sisi tunggal

Beban Dinamis Cr: 8510 N

Beban Statis Cor: 11060 N

Batas Beban Kelelahan Pu: 1580 N

Berat Bersih: 0.0101 kg

Gambar dimensi lengkap dan data beban teknis penuh dari dua model tersedia berdasarkan permintaan pelanggan.

1. Desain press-fit cangkir tarik baja tipis integral, langsung ditekan ke dalam lubang interferensi rumah tanpa bagian pengencang aksial tambahan, mengurangi jumlah komponen dan biaya tenaga kerja perakitan
2. Penampang radial ultra-tipis meminimalkan ruang yang ditempati radial peralatan, memenuhi persyaratan desain struktural transmisi kompak miniaturisasi dengan sempurna
3. Dua pilihan perlindungan (terbuka / pelindung logam AS1 tunggal) mencakup dua kondisi kerja kering arus utama: lingkungan kering ultra-bersih dan bengkel kering dengan serpihan debu kasar
4. Pelindung non-kontak baja tipis AS1 memberikan kehilangan gesekan nol tambahan, tidak akan mengurangi kecepatan putar batas sambil memblokir partikel padat besar, berbeda dari segel karet RS gesekan
5. Susunan rol jarum yang padat memberikan kekakuan radial dan kapasitas beban yang luar biasa, operasi kecepatan sedang berkelanjutan yang stabil di bawah beban kejut ringan yang sering dimulai-berhenti
6. Pilihan yang dapat disesuaikan termasuk pelindung logam AS2 sisi ganda, segel karet RS tunggal/ganda, jarak bebas radial C3 yang diperbesar, cangkir tarik anti-karat baja tahan karat, penandaan laser OEM, dan pengisian gemuk tahan aus suhu tinggi

Menyederhanakan proses pemesinan rumah lubang buta secara efektif dan memperpanjang masa pakai rakitan transmisi ujung poros yang ringkas

Set bantalan rol jarum cangkir tarik terbuka ganda HK1512 / HK1512-AS1 ini banyak dicocokkan untuk peralatan industri ringan & menengah kompak berikut:

• Gearbox reduksi miniatur, rakitan penyangga ujung poros lubang buta kotak transmisi kecil
• Perkakas listrik genggam, mesin mini taman, dan bagian bergerak berputar pertanian ringan
• Mesin tenun tekstil, unit rol geser tegangan peralatan cetak kecil
• Mekanisme geser linier miniatur otomatisasi dan komponen pemosisian poros cam
• Mesin pemrosesan kering kecil, rakitan geser berputar ringan peralatan mikro
• Suku cadang pengganti aftermarket untuk peralatan bantalan rol jarum cangkir tarik terbuka berdiameter dalam 15mm

Solusi bantalan beban radial ganda yang ideal untuk peralatan transmisi industri kompak di lingkungan kering

• 25 tahun pengalaman manufaktur bantalan rol jarum cangkir tarik terbuka seri HK profesional
• Dua model sepenuhnya dapat dipertukarkan secara dimensi dengan bantalan seri HK1512 standar internasional, toleransi dimensi yang konsisten dan indikator kinerja beban
• Layanan kustomisasi OEM & ODM lengkap yang mendukung pelindung logam AS sisi ganda, penyegelan karet, cangkir baja tahan karat, dan kustomisasi jarak bebas khusus
• Inspeksi ketat seluruh proses: pengujian kekerasan bahan baku, presisi penarikan dalam cangkir, kekencangan rakitan pelindung AS, dan pengujian siklus kelelahan beban dinamis sebelum pengiriman
• Tim teknik bantalan profesional memberikan panduan pemasangan toleransi rumah lubang buta dan kekerasan poros yang cocok dalam waktu 24 jam
• Jalur perakitan produksi massal skala besar yang stabil dengan harga grosir massal yang menguntungkan untuk produsen peralatan mesin jangka panjang

Kami fokus pada kinerja press-fit yang stabil, ketahanan debu berkecepatan tinggi, dan kerja sama jangka panjang yang saling menguntungkan dengan pembeli industri global

• Inspeksi komposisi kimia bahan baku dan kekerasan permukaan baja bantalan krom GCr15
• Pemesinan deep drawing, trimming, dan forming presisi untuk cangkir tarik luar integral terbuka
• Proses perlakuan panas suhu konstan untuk menstabilkan tegangan logam internal dan meningkatkan ketahanan aus permukaan
• Pengujian kinerja komprehensif: keseragaman jarak bebas radial, konsistensi susunan rol jarum, kapasitas beban dinamis/statis, dan daya tahan pemblokiran debu pelindung logam AS
• Inspeksi rakitan rol seragam dan inspeksi ulang dimensi & penampilan terpisah untuk setiap model sebelum pengemasan anti-karat dan pengiriman

Setiap batch bantalan melewati uji daya tahan siklus bolak-balik pengambilan sampel penuh untuk menjamin operasi beban radial berat yang stabil di peralatan bengkel kering

Jika Anda membutuhkan bantalan rol jarum cangkir tarik tipe terbuka HK1512 berkualitas tinggi dan HK1512-AS1 dengan pelindung logam tunggal untuk gearbox miniatur dan peralatan otomatisasi pemrosesan kering, kirimkan pertanyaan Anda kepada kami secara langsung.

Anda akan menerima layanan pendukung profesional penuh setelah mengirimkan pertanyaan:

• Balasan kutipan pabrik resmi yang cepat dalam waktu 24 jam
• Panduan pencocokan parameter toleransi interferensi rumah lubang buta dan kekerasan poros yang cocok satu lawan satu oleh insinyur bantalan profesional
• Saran solusi bantalan yang disesuaikan termasuk varian pelindung AS2 ganda dan tertutup RS serta pilihan cangkir tarik anti-karat baja tahan karat
• Harga grosir massal pabrik langsung yang kompetitif untuk pesanan massal gabungan dua model campuran

Kirim jumlah pembelian yang Anda butuhkan untuk setiap model dan lingkungan kerja peralatan untuk mendapatkan kutipan formal terperinci
