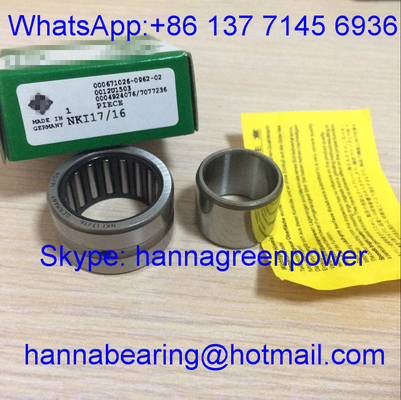

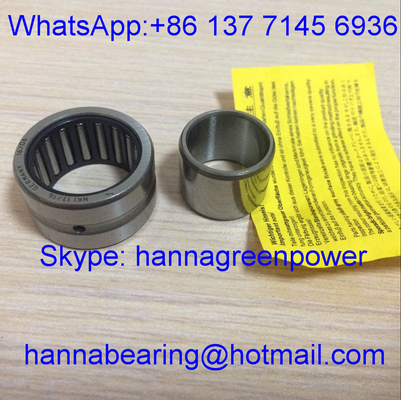

NKI17/16-XL / NKI17-16 Tipe tugas ringan Bantalan jarum kecil dengan lubang minyak 17*29*16 mm

NKI17/16-XL dan NKI17-16 adalah bantalan rol jarum cangkir berbaris satu baris metrik lengkap dengan cincin dalam yang diproses padat, dimensi inti yang seragam Fw = 17mm, diameter luar D = 29mm, lebar keseluruhan C = 16mm.Dua nomor bagian sesuai dengan struktur fisik yang sama, XL adalah singkatan dari versi produksi ringan yang dioptimalkan.

Seri NKI ini mengintegrasikan kandang baja tipis yang dicetak dan susunan rol jarum padat, memberikan kapasitas beban radial yang sangat tinggi di bawah ruang instalasi radial yang sangat sempit.Pas dengan presisi solid cincin dalam menghindari kekerasan tinggi akhir penggilingan pada poros kawin, sangat menyederhanakan aliran pengolahan poros. desain Buka kedua ujung mendukung re-lubrikasi nyaman dan disipasi panas yang sangat baik, hanya tahan beban radial murni.Digunakan secara luas untuk kotak gigi miniatur, mesin tekstil, komponen rotasi otomatisasi, pompa hidrolik kecil dan perakitan transmisi industri ringan dengan pembatasan ruang radial yang ketat.

Dapatkan penawaran dalam waktu 24 jam untuk proyek Anda

Fw (diameter dalaman jarum): 17 mm
Lubang cincin dalam d: 17 mm
Diameter luar D: 29 mm
Lebar keseluruhan C: 16 mm
Struktur: Sebuah bantalan jarum cangkir yang ditarik satu baris dengan cincin dalam padat yang dapat dipisahkan
Bahan: Cup ditarik, rol jarum & cincin dalam GCr15 baja berkarbon tinggi krom bearing
Pengekang: Kandang baja karbon bercetak
Standar Radial Clearance: CN normal clearance
Kecepatan rotasi pembatas lemak referensi: 14800 r/min
Kecepatan putaran pembatas minyak: 18600 r/min
Minimal chamfer r: 0,5 mm
Mencocokkan permukaan poros hanya membutuhkan finishing biasa tanpa pengeras pengeringan

Versi produksi standar ringan yang dioptimalkan, data beban dan dimensi yang konsisten
Beban Dinamis Cr: 10200 N
Static Load Cor: 15400 N
Berat bersih: 0,022 kg

Model standar dasar dengan ukuran garis besar dan parameter beban yang sama dengan versi XL
Beban Dinamis Cr: 10200 N
Static Load Cor: 15400 N
Berat bersih: 0,022 kg
Gambar dimensi lengkap dan data beban teknis lengkap dari dua model tersedia atas permintaan pelanggan.

1. Cincin dalam padat yang dapat dipisahkan dengan presisi yang diolah, menghilangkan proses penggilingan kekerasan tinggi untuk mengimbangi poros, secara efektif mengurangi biaya pembuatan poros dan siklus pemrosesan
2. Ultra-lancip radial cross-section sangat mengurangi peralatan radial menempati ruang, sempurna untuk transmisi kompak miniaturisasi desain struktural
3. Tata letak seragam rol jarum padat membawa kekakuan radial yang luar biasa dan kapasitas beban berat, operasi kecepatan menengah yang stabil dan terus menerus di bawah beban dampak bergantian yang ringan
4. Kandang baja tipis yang dicetak secara merata memisahkan rol jarum, kehilangan gesekan yang rendah, disipasi panas yang baik dan kinerja gulung yang lancar untuk operasi peralatan tanpa henti siklus panjang
5. Desain nomor bagian ganda dengan ukuran yang sama memudahkan persyaratan standar pengadaan dan penggantian yang berbeda dari pelanggan global
6. Opsi yang dapat disesuaikan termasuk segel karet kontak 2RS dua sisi, C3 radial clearance yang diperbesar, cangkir anti karat baja tahan karat,OEM penandaan laser dan suhu tinggi tahan keausan pengisian lemak

Secara efektif menyederhanakan prosedur pengolahan poros transmisi dan memperpanjang umur kerja kotak gigi kompak dan perakitan transmisi putar

NKI17/16-XL / NKI17-16 ini solid ring dalam jarum roller bearing set secara luas cocok untuk kompak berikut ringan & peralatan industri menengah:

• Gearbox reduksi miniatur, kotak transmisi kecil, antarmuka dan aspal output
• Mesin tenun tekstil, mesin cetak kecil, unit putar roller tegangan
• Peralatan otomatisasi bagian rotasi cam dan komponen pendukung geser linier miniatur
• Pompa minyak hidraulik ringan, inti katup mikro, perakitan geser putar ringan
• Mesin pengemasan kecil, peralatan kantor dan peralatan rumah tangga bagian transmisi
• suku cadang pengganti untuk peralatan bantalan roller jarum cup yang ditarik dengan cincin dalam padat dengan lubang 17 mm

Solusi bantalan beban radial tinggi yang ideal untuk peralatan transmisi industri ruang radial sempit

• 25 tahun pengalaman manufaktur profesional seri NKI solid cincin dalam ditarik cangkir jarum roller bantalan
• Dua model yang sepenuhnya dimensional bergantian dengan bantalan seri standar internasional NKI17/16, toleransi dimensi yang konsisten dan indikator kinerja beban
• Layanan kustomisasi OEM & ODM lengkap yang mendukung penyegelan sisi ganda, cangkang baja tahan karat dan kustomisasi pelepasan khusus
• Pemeriksaan ketat proses penuh: pengujian kekerasan bahan baku, presisi superfinishing ring dalaman, keseragaman susunan roller dan pengujian siklus kelelahan beban dinamis sebelum pengiriman
• Tim teknik bantalan profesional menyediakan bantalan poros yang cocok panduan instalasi dalam waktu 24 jam
• Jalur perakitan produksi massal skala besar yang stabil dengan harga grosir massal preferensial untuk produsen peralatan mesin jangka panjang

Kami fokus pada kinerja beban radial berat yang stabil, umur panjang dan kerjasama jangka panjang yang menguntungkan dengan pembeli industri global

• Pemeriksaan komposisi kimia bahan baku dan kekerasan permukaan baja berbahan dasar krom GCr15
• Precision deep drawing forming for outer cup, turning and mirror superfinishing processing for solid inner ring raceway Pengolahan superfinishing untuk cangkir luar, memutar, dan cermin untuk lintasan ring dalam yang padat
• Proses pengolahan panas suhu konstan standar untuk menstabilkan tegangan internal logam dan meningkatkan ketahanan aus
• Pengujian kinerja yang komprehensif: keseragaman celah radial, kapasitas beban dinamis/statis, kelancaran bergulir dan kinerja disipasi panas
• Pemeriksaan seragam perakitan rol jarum dan pemeriksaan ulang dimensi dan penampilan terpisah untuk setiap model sebelum kemasan anti karat dan pengiriman

Setiap batch bantalan lulus uji daya tahan siklus pergantian sampel penuh untuk menjamin operasi terus menerus beban radial berat yang stabil

Jika Anda membutuhkan kualitas tinggi NKI17/16-XL versi dioptimalkan dan NKI17-16 standar solid ring dalaman ditarik cangkir jarum roller bantalan untuk kotak gigi miniatur dan peralatan transmisi otomatisasi,kirim pertanyaan Anda kepada kami langsung.
Anda akan menerima layanan pendukung profesional lengkap setelah mengirimkan pertanyaan:

• Jawaban cepat dari pabrik dalam waktu 24 jam
• Panduan parameter pencocokan perumahan poros satu lawan satu oleh insinyur bantalan profesional
• Saran solusi bantalan yang disesuaikan termasuk varian tertutup 2RS ganda dan pilihan cangkir tarik anti karat baja tahan karat
• Harga grosir langsung pabrik yang kompetitif untuk pesanan campuran dua model gabungan

Kirimkan jumlah pembelian yang diperlukan dari setiap model dan lingkungan kerja peralatan untuk mendapatkan penawaran resmi rinci

• Q1: Apa perbedaan antara NKI17/16-XL dan NKI17-16?
  A1: Keduanya memiliki dimensi keseluruhan, kapasitas beban dan ukuran instalasi yang sama; XL adalah akhiran produksi standar ringan yang dioptimalkan untuk standar pengadaan internasional.
• T2: Keuntungan apa yang dimiliki bantalan seri NKI dengan cincin dalam?
  A2: Dilengkapi dengan cincin dalam padat yang dapat dipisahkan dengan presisi yang diolah, poros pergaulan tidak perlu dimurnikan dan superfinishing, menurunkan biaya pengolahan poros.
• T3: Bisakah bantalan jarum NKI menahan beban aksial?
  A3: Dirancang murni untuk beban radial, tidak cocok untuk kondisi kerja gaya aksial bidirectional berkelanjutan.
• T4: Apa siklus pengiriman standar Anda untuk bantalan jarum seri NKI17?
