Tipe tipis T4DB160 Kargo berat Taper Roller Bearing 160x220x32mm

1. Ringkasan Produk

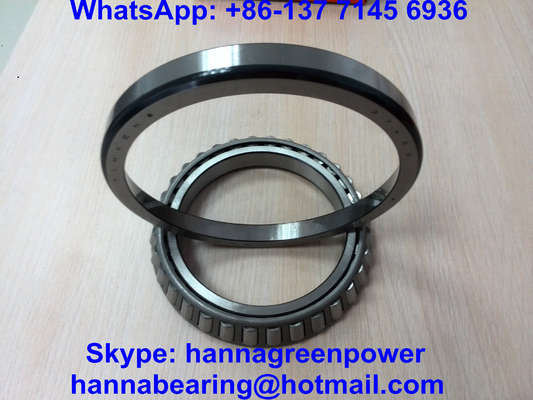

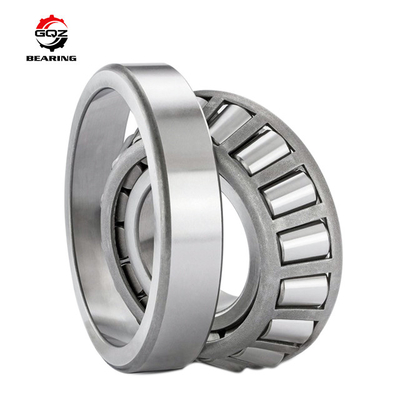

T4DB160 adalah bantalan rol kerucut baris tunggal yang dapat dipisahkan, dimensi keseluruhan standar d160×D220×T32mm, yang termasuk dalam seri ukuran standar T4DB bantalan roller kerucut.Terdiri dari kerucut bagian dalam yang dapat dipisahkan (dengan rol dan kandang baja yang dicetak) dan perakitan cup split luar yang independen, lintasan roller miring miring dapat secara bersamaan menanggung beban radial besar dan beban komposit dorongan aksial satu arah.
Semua cincin dalam, cincin luar dan rol kerucut mengadopsi baja berkarbon kromium tinggi GCr15 yang dipadamkan sepenuhnya, permukaan lintasan penggilingan cermin ultra presisi, distribusi tegangan kontak garis yang seragam,ketahanan yang sangat baik terhadap beban benturan berat bergantian dalam operasi terus menerus peralatan berat yang berkepanjangan. Desain split yang dapat dipisahkan mendukung pemasangan terpisah poros dan rumah bantalan,sangat menyederhanakan pembongkaran, pemeliharaan dan pekerjaan penyesuaian pra-pemuatan sistem transmisi berat.mesin konstruksi besar pendorong berjalan perakitan dan pompa berat posisi pendukung berputar.

2Spesifikasi Teknis

Model: T4DB160
Dimensi batas ((mm): Lubang d=160, diameter luar D=220, lebar total T=32, lebar kerucut B=30, lebar cangkir C=23
Min fillet radius r1,r2 = r3,r4 = 3mm
Jarak titik tekanan a=44,43mm, sudut kontak 17,96°
Struktur: Tunggal baris roller bearing kerucut, kerucut & cangkir yang dapat dipisahkan, kandang baja stamped, tipe terbuka
Bahan baku: Baja bearing GCr15 untuk kerucut, cangkir dan rol kerucut
Beban radial dinamis dasar Cr: 257kN
beban radial dasar statis C0r: 415kN
Batas beban kelelahan Pu: 41,5kN
Kecepatan putaran pembatas: Grease 2000 r/min, Oil 2600 r/min
Berat bersih bantalan tunggal: 3,25kg
Koefisien beban: e=0.48Y adalah 1.25, Y0 = 0.7
Kisaran suhu operasi: -40°C ~ 120°C
Referensi bahu pemasangan: da max=172mm, Da min=204mm, Da max=206mm
Gambar pemasangan reduktor berat lengkap, panduan pemilihan yang cocok dengan beban komposit dan laporan uji ketahanan dampak bergantian siklus panjang dapat disediakan atas permintaan pelanggan.

3. Keuntungan Utama

• Kon yang dapat dipisahkan dan struktur cup split, kon dalam yang sudah terpasang pada poros, cup luar ditekan ke dalam rumah secara terpisah,mudah dibongkar tanpa merusak jurnal poros dan perumahan selama perbaikan peralatan berat.
• Tata letak roller sudut kontak besar, luar biasa komposit radial-aksial kapasitas beban, operasi yang stabil di bawah beban dampak pergeseran berat pertambangan dan pengurangan metalurgi.
• Kandang baja stamped presisi secara merata membatasi rol kerucut, secara efektif menghindari skew roller, penyimpangan dan menumpahkan di bawah beban berat variabel berputar terus-menerus.
• Pengolahan panas penekan integral penuh mencapai kekerasan tinggi HRC60 ∼65, anti-kelelahan yang sangat baik, anti-peling dan ketahanan terhadap keausan, memperpanjang siklus perbaikan peralatan transmisi industri berat.
• Permukaan kontak gulung superfinished yang sangat halus, koefisien gesekan rendah, secara efektif mengendalikan akumulasi panas selama operasi beban tinggi yang terus menerus,mencegah suhu minyak pengurang terlalu panas dan kegagalan kejang bantalan.
• Dimensi instalasi metrik seragam standar, sepenuhnya dapat ditukar dengan bantalan roller kerucut standar global T4DB160,tidak ada modifikasi pada poros dan perumahan yang ada selama penggantian suku cadang.
• Dua set T4DB160 dipasang belakang ke belakang dapat menanggung dorongan aksial bidirectional, cocok untuk diferensial berat, spindle vertikal dan dua arah transmisi poros perakitan.
• Layanan khusus yang komprehensif: P4/P5 peningkatan presisi tinggi, C3 penyesuaian celah diperbesar, OEM laser penandaan pada permukaan luar cangkir, ekspor netral kotak kayu anti karat kemasan,pra-penuhan minyak ekstrim tekanan suhu tinggi.

4. Skenario Aplikasi

T4DB160 bantalan rol kerucut baris tunggal yang dapat dipisahkan adalah inti komposit berat beban berputar suku cadang untuk mesin metalurgi, pertambangan dan konstruksi berat:

• Reduktor gir industri berat besar, penggerak conveyor pertambangan gearbox input/output shaft bearing assembly
• Unit pencocokan pengikis tambang bawah tanah, transmisi bantu crusher dan pengurangan berjalan
• Peralatan bantu rolling metalurgi, posisi bantalan beban vertikal mesin ekstrusi berat
• Mesin konstruksi besar excavator, loader heavy drive axle dan komponen transmisi putar
• Pompa sentrifugal industri berat, dukungan rotor blower besar, bantalan transmisi pengurangan tugas ringan laut
• Set bantalan roller kerucut seri standar T4DB yang dapat dipertukarkan di pasar suku cadang
• Solusi bantalan anti dampak komposit beban tinggi yang hemat biaya untuk produsen reduktor, peralatan metalurgi pertambangan OEM dan pabrik pemeliharaan mesin berat pengadaan grosir.

5. Mengapa Pilih GQZ Bearing

• 25 tahun pengalaman manufaktur profesional seri metrik T4DB bantalan rol kerucut baris tunggal berat termasuk T4DB160
• T4DB160 kerucut dan cangkir sepenuhnya dimensi saling bergantian dengan bantalan roller kerucut standar internasional, berat komposit yang konsisten, toleransi kecepatan dan standar pencocokan perakitan.
• Complete OEM & ODM customization service supporting P4 super precision grade, C3 clearance and high-temperature extreme pressure grease filling.
• Aliran inspeksi pra-pengiriman yang ketat: Tes metalografi dan kekerasan bahan baku GCr15, penyaringan dimensi roller kerucut, uji penuaan dampak berat siklus panjang radial-sumbu,continuous heavy load fatigue wear simulation test (tes simulasi keausan beban berat berkelanjutan).
• Tim insinyur profesional bantalan roller kerucut menyediakan satu lawan satu komposit beban perhitungan,skema penggabungan preload bearing ganda back-to-back dan panduan teknis pemasangan poros pengurang berat dalam waktu 24 jam kerja.
• Lokakarya produksi massal berskala besar yang stabil dengan harga grosir langsung pabrik yang kompetitif untuk pesanan model tunggal batch besar, pasokan stabil jangka panjang untuk pertambangan global,pembeli suku cadang mesin berat dan metalurgi.
• Kami mengkhususkan diri dalam struktur roller kerucut kerucut yang dapat dipisahkan, desain beban berat komposit radial-aksial,Standar dimensi pemasangan metrik universal dan kerjasama jangka panjang yang menguntungkan kedua belah pihak dengan pemasok peralatan transmisi industri berat.

6. Kontrol Kualitas

• Komposisi kimia bahan baku, kesalahan internal dan pemeriksaan kekerasan untuk GCr15 bearing baja kerucut, cangkir dan roller kosong kerucut
• Precision forging, multiple tempering stress relief, ultra-precision inclined raceway multi-step grinding process for cone and cup
• Garis produksi pengeringan suhu tinggi, superfinishing dan pemisahan dimensi otomatis presisi tinggi dengan roller kerucut
• Stamped steel cage stamping forming and automatic roller assembly process, strictly control roller assembly clearance and circumferential uniform distribution. proses stamping steel cage stamping forming and automatic roller assembly, strictly control roller assembly clearance and circumferential uniform distribution
• Pengujian kinerja yang ditargetkan diklasifikasikan: T4DB160 siklus panjang komposit uji penuaan beban berat radial-aksial, uji kelelahan dampak peralatan pertambangan berulang kali,high-temperature grease long-cycle durability detection (deteksi ketahanan lemak suhu tinggi dan siklus panjang)
• Full dimensional tolerance, surface crack and raceway roughness recheck before anti-rust oil coating and export wooden case moisture-proof packaging shipment (Mengontrol toleransi dimensi penuh, retakan permukaan dan kerontokan jalur)
• Setiap seri produksi bantalan T4DB160 menjalani uji rotasi simulasi kotak gigi berat dengan pengambilan sampel penuh untuk menjamin kinerja tahan beban komposit berat yang stabil dalam jangka panjang di pertambangan,Peralatan metalurgi dan mesin konstruksi besar.

7Dapatkan Kutipan Sekarang

Jika Anda membutuhkan bantalan roller kerucut satu baris yang dapat dipisahkan T4DB160 untuk manufaktur pengurangan industri berat, perakitan peralatan metalurgi pertambangan dan pemeliharaan mesin berat,Kirim pertanyaan pembelian Anda secara langsung.
Anda akan menerima layanan pendukung profesional lengkap setelah mengirimkan pertanyaan:
Cepat resmi pabrik disegel resmi kutipan jawaban dalam waktu 24 jam kerja
Perhitungan beban radial-aksial komposit satu lawan satu,skema preload ganda bantalan back-to-back pairing dan bimbingan teknis pemasangan rumah poros berat dari insinyur bantalan roller kerucut profesional
Solusi kinerja bantalan yang disesuaikan termasuk peningkatan presisi tinggi P4 dan opsi cerai C3 yang diperbesar
Harga grosir langsung pabrik yang kompetitif untuk pesanan volume besar T4DB160 model tunggal
Berikan jumlah pembelian yang diperlukan, jenis peralatan transmisi dan lingkungan operasi dampak berat berkelanjutan untuk mendapatkan dokumen penawaran formal yang rinci.

8. FAQ

T1: Apa fitur struktural bantalan roller kerucut T4DB160?

A1: Ini adalah kerucut yang dapat dipisahkan dan struktur cup split, kerucut dalam dengan rol dan kandang baja dapat dipisahkan dari cangkir luar, mudah pemasangan terpisah poros dan kursi bantalan,cocok untuk peralatan berat yang membutuhkan penyesuaian pra-pemuatan.

Pertanyaan 2: Apa beban yang dapat ditanggung T4DB160?

A2: Ini terutama menanggung beban radial besar ditambah dorongan aksial unidirectional; memasang dua bantalan belakang ke belakang untuk mewujudkan bantalan beban aksial bidirectional untuk spindle vertikal dan poros diferensial.

T3: Peralatan apa yang paling cocok untuk T4DB160?

A3: Terutama disesuaikan dengan mesin pengurangan gir industri berat, mesin penghancur pertambangan,Peralatan rolling bantu metalurgi dan mesin konstruksi besar penggerak berat transmisi perakitan dengan beban continuous dampak berat.
