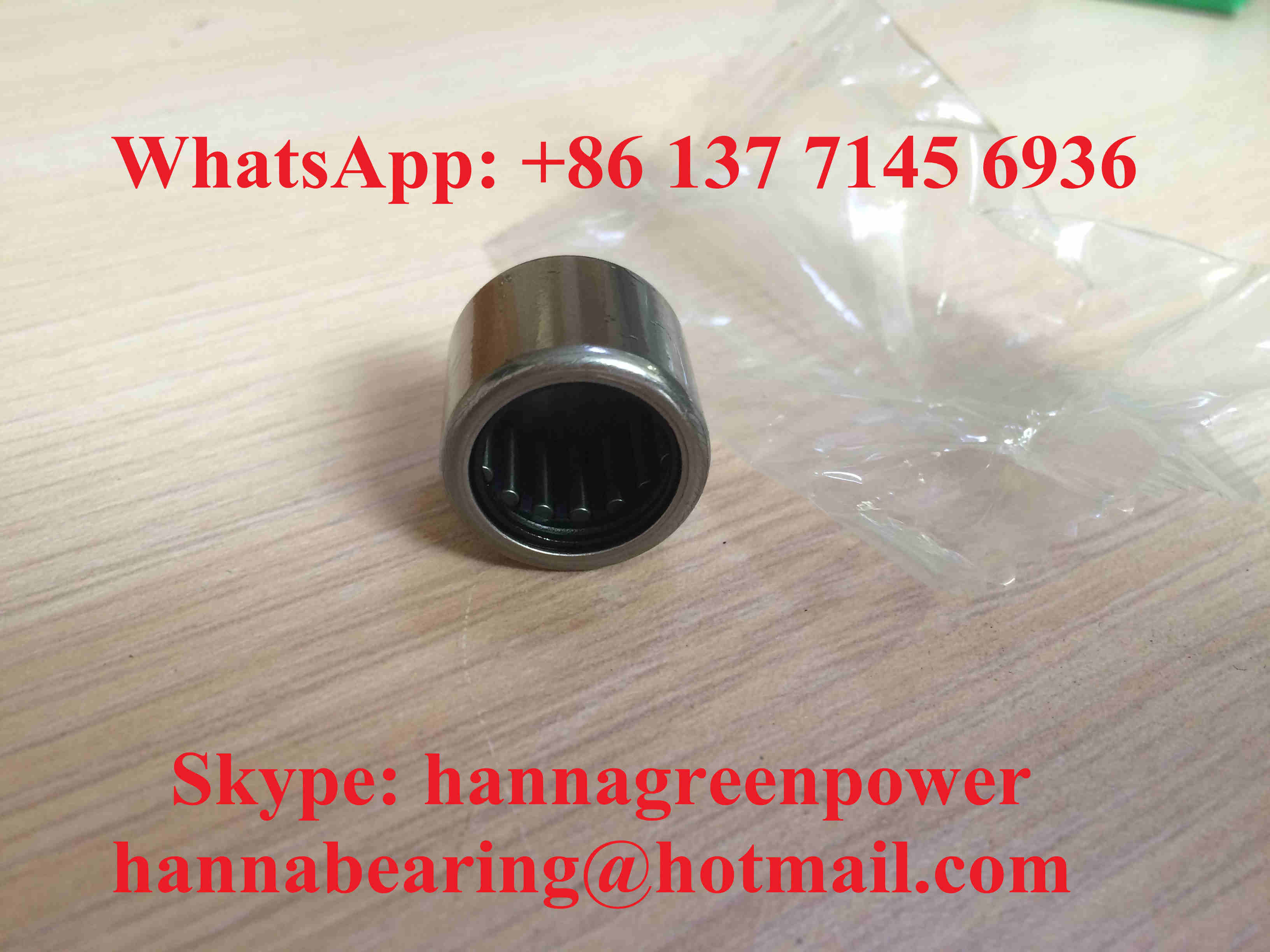

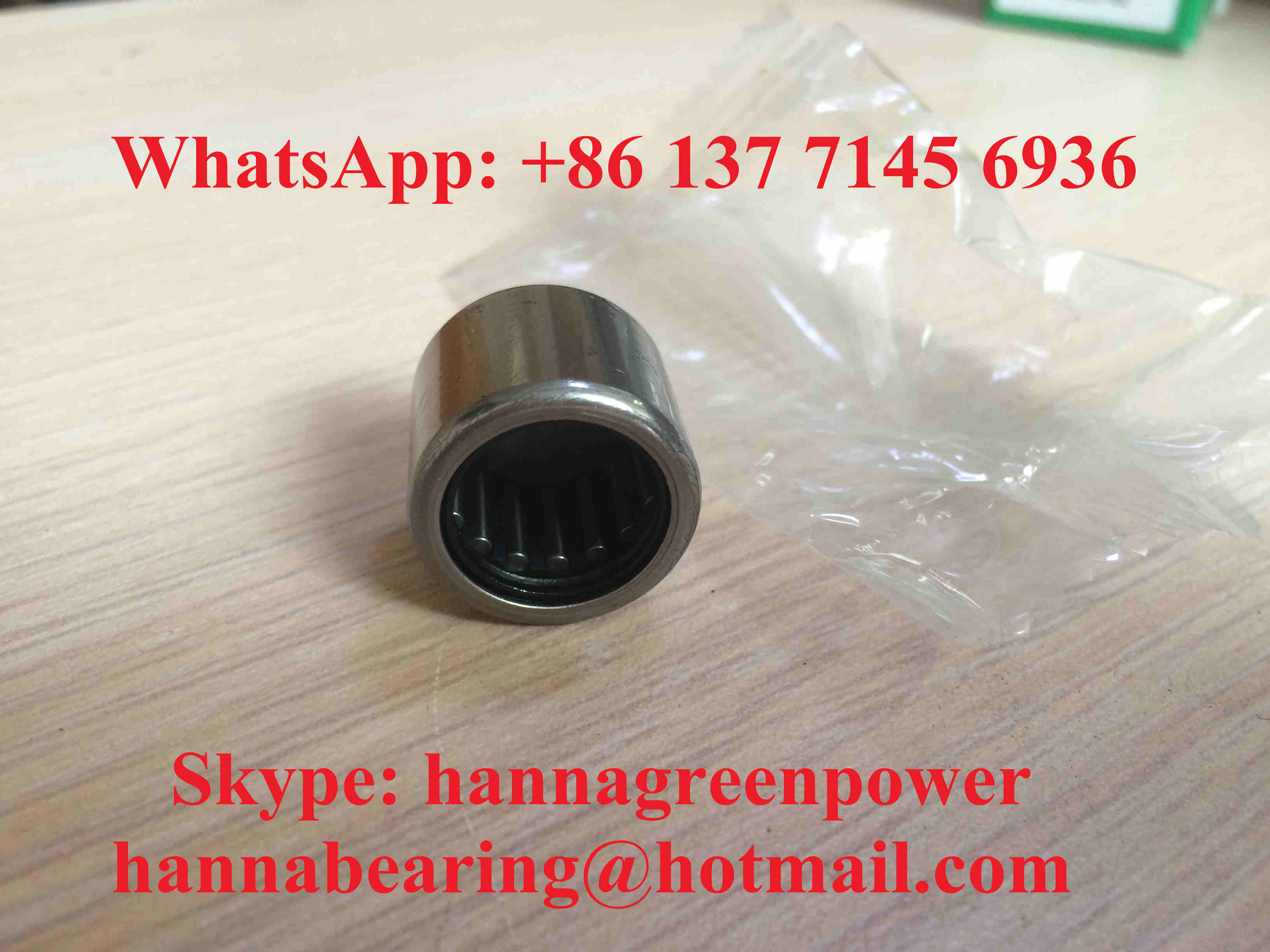

BK1015 BK1015-RS BK101415 Jarum Roller Bearing End tertutup Cup ditarik

1. Ikhtisar Produk

BK1015, BK1015-RS, dan BK101415 adalah bantalan rol jarum cangkir tarik tertutup satu baris metrik tanpa cincin dalam, perakitan rol berukuran inti terpadu Fw=10mm diameter dalam, diameter luar D=14mm, lebar total C=15mm, dibedakan berdasarkan struktur penyegelan dan tata letak rol. Seri BK mengadopsi cangkir baja cetak satu bagian terintegrasi dengan tutup bawah tertutup integral, yang mewujudkan batas aksial otomatis dalam rumah lubang buta, menghilangkan cincin snap tambahan, bahu poros, dan bagian penutup ujung untuk menyederhanakan proses perakitan.

• BK1015: Tipe ujung terbuka standar lebar 15mm, tanpa segel karet, pembuangan panas yang luar biasa untuk lingkungan bengkel dalam ruangan yang bersih dan kering;

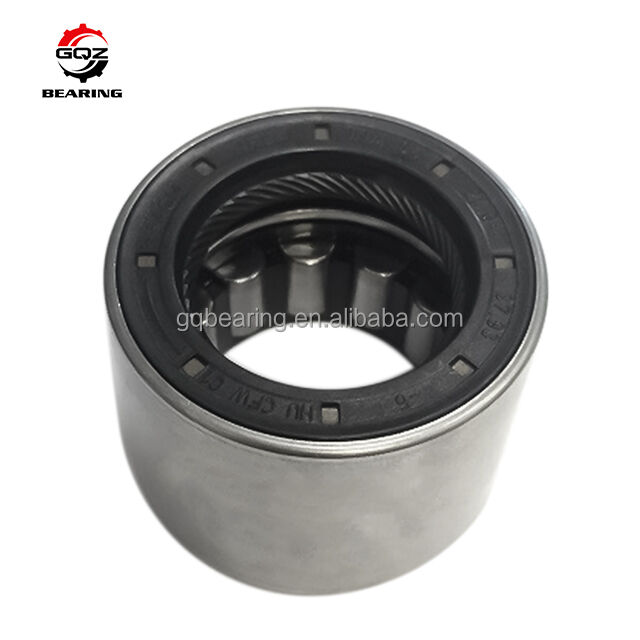

• BK1015-RS: Segel karet NBR RS bibir tunggal lebar 15mm di sisi terbuka, secara efektif memblokir debu halus, cairan pemotong, dan kelembaban ringan untuk adegan produksi yang sedikit tercemar;
• BK101415: Tata letak rol jarum padat menebal penuh 15mm, tanpa celah terbuka, area kontak lebih besar untuk meningkatkan kapasitas beban radial dinamis dan statis untuk kondisi kerja beban kejut berat.

Dilengkapi dengan sangkar baja cetak tipis untuk memisahkan rol jarum padat secara merata, mewujudkan kapasitas bantalan radial ultra-tinggi di bawah penampang radial ultra-sempit. Permukaan poros pemasangan yang cocok harus dikeraskan dan dipoles cermin super untuk berfungsi sebagai lintasan balap bagian dalam. Seri ini hanya menahan beban radial murni, banyak diterapkan pada gearbox miniatur, perkakas listrik genggam, rol tegangan tekstil, komponen geser lubang buta otomatis, katup hidrolik kecil, dan rakitan pemosisian ujung poros mesin pertanian ringan dengan batasan ruang radial yang ketat.

Dapatkan penawaran dalam waktu 24 jam untuk proyek Anda

2. Spesifikasi Teknis

Parameter Dasar Standar Terpadu

• Fw (Diameter dalam rakitan jarum): 10 mm
• Diameter Luar D: 14 mm
• Lebar Keseluruhan C: 15 mm
• Struktur: Bantalan rol jarum cangkir tarik tertutup ujung tunggal, tanpa cincin dalam, penahan rol baja cetak
• Bahan: Cangkir tarik & rol jarum baja bantalan krom karbon tinggi GCr15
• Jarak Bebas Radial Standar: Jarak bebas normal CN
• Kecepatan rotasi batas gemuk referensi: 19000 r/menit
• Kecepatan rotasi batas pelumasan oli: 24300 r/menit
• Kekerasan poros yang cocok diperlukan: HRC60–64 dengan pemolesan super cermin
• Chamfer minimum r: 0,4 mm

BK1015

• Penyegelan: Tutup bawah tertutup tunggal, ujung terbuka berlawanan tanpa segel
• Beban Dinamis Cr: 6800 N
• Beban Statis Cor: 8800 N
• Batas Beban Kelelahan Pu: 1230 N
• Berat Bersih: 0,0062 kg

BK1015-RS

• Penyegelan: Tutup bawah tertutup + segel karet kontak RS tunggal di sisi terbuka
• Beban Dinamis Cr: 6550 N
• Beban Statis Cor: 8460 N
• Batas Beban Kelelahan Pu: 1180 N
• Berat Bersih: 0,0065 kg

BK101415

• Penyegelan: Struktur cangkir tertutup rol menebal tertutup sepenuhnya tanpa port terbuka
• Beban Dinamis Cr: 7620 N
• Beban Statis Cor: 9750 N
• Batas Beban Kelelahan Pu: 1350 N
• Berat Bersih: 0,0069 kg

Gambar dimensi lengkap dan data beban teknis penuh dari tiga model tersedia berdasarkan permintaan pelanggan.

3. Keunggulan Utama

1. Desain penentuan posisi mandiri penutup ujung tertutup terintegrasi, dipasang langsung ke rumah lubang buta tanpa aksesori pengencang aksial tambahan, sangat mengurangi jumlah suku cadang dan biaya tenaga kerja perakitan
2. Penampang radial ultra-tipis meminimalkan ruang radial peralatan yang ditempati, sangat cocok dengan tuntutan desain struktural transmisi kompak yang diminiaturkan
3. Tiga varian struktural opsional (terbuka / RS tunggal tersegel / menebal beban berat) mencakup semua kondisi kerja umum: bersih kering, lembab berdebu, dan lingkungan beban kejut bergantian berat
4. Susunan rol jarum padat memberikan kekakuan radial dan kapasitas beban yang sangat baik, operasi kecepatan sedang berkelanjutan yang stabil di bawah beban kejut start-stop yang sering
5. Sangkar baja cetak ringan memastikan panduan rol yang seragam, kehilangan gesekan rendah, dan pembuangan panas yang efisien untuk operasi peralatan tanpa henti siklus panjang
6. Opsi yang dapat disesuaikan termasuk segel komposit 2RS sisi ganda, jarak bebas radial yang diperbesar C3, cangkir tarik anti-karat baja tahan karat, penandaan laser OEM, dan pengisian gemuk tahan aus suhu tinggi

Secara efektif menyederhanakan prosedur pemesinan rumah lubang buta dan memperpanjang masa pakai rakitan transmisi kompak ujung poros

4. Aplikasi

Set bantalan rol jarum tertutup ujung tertutup multi-spesifikasi BK1015 / BK1015-RS / BK101415 ini banyak dicocokkan untuk peralatan industri ringan & menengah kompak berikut:

• Gearbox reduksi miniatur, rakitan pendukung ujung poros lubang buta kotak transmisi kecil
• Perkakas listrik genggam, mesin mini taman, dan bagian bergerak berputar pertanian ringan
• Mesin tenun tekstil, unit rol geser tegangan peralatan pencetakan kecil
• Mekanisme geser linier miniatur otomatis dan komponen pemosisian poros cam
• Katup kontrol hidrolik kecil, rakitan geser berputar ringan pompa air mikro
• Suku cadang pengganti aftermarket untuk peralatan bantalan rol jarum cangkir tarik ujung tertutup berdiameter dalam 10mm

Solusi bantalan beban radial multi-opsi ideal untuk peralatan transmisi industri ujung poros lubang buta dengan ruang pemasangan terbatas

5. Mengapa Memilih Bantalan GQZ

• 25 tahun pengalaman manufaktur bantalan rol jarum cangkir tarik tertutup seri BK profesional
• Tiga model sepenuhnya dapat dipertukarkan secara dimensional dengan bantalan seri BK10 standar internasional, toleransi dimensi yang konsisten dan indikator kinerja beban
• Layanan kustomisasi OEM & ODM lengkap mendukung penyegelan sisi ganda, cangkir baja tahan karat, dan kustomisasi jarak bebas khusus
• Inspeksi ketat seluruh proses: pengujian kekerasan bahan baku, presisi stamping cangkir tarik, kekencangan penyegelan, dan pengujian siklus kelelahan beban dinamis sebelum pengiriman
• Tim teknik bantalan profesional memberikan panduan pemasangan toleransi rumah lubang buta dan kekerasan poros yang cocok dalam waktu 24 jam
• Jalur perakitan produksi massal skala besar yang stabil dengan harga grosir massal yang menguntungkan untuk produsen peralatan mesin jangka panjang

Kami berfokus pada kinerja penentuan posisi aksial yang andal, masa pakai yang lama, dan kerja sama win-win jangka panjang yang stabil dengan pembeli industri global

6. Kontrol Kualitas

• Komposisi kimia bahan baku dan inspeksi kekerasan permukaan baja bantalan krom GCr15
• Pengerjaan deep drawing, trimming, dan forming presisi untuk cangkir tarik luar ujung tertutup integral
• Proses perlakuan panas suhu konstan untuk menstabilkan tegangan logam internal dan meningkatkan ketahanan aus permukaan
• Pengujian kinerja komprehensif: keseragaman jarak bebas radial, konsistensi susunan rol jarum, kapasitas beban dinamis/statis, dan daya tahan anti-debu segel RS
• Inspeksi rakitan rol yang seragam dan inspeksi ulang dimensi & penampilan terpisah untuk setiap model sebelum pengemasan anti-karat dan pengiriman

Setiap batch bantalan melewati uji daya tahan siklus bolak-balik pengambilan sampel penuh untuk menjamin operasi beban radial berat yang stabil di rumah lubang buta

7. Dapatkan Penawaran Sekarang

Jika Anda membutuhkan bantalan rol jarum cangkir tarik tertutup ujung tertutup tipe terbuka BK1015 berkualitas tinggi, BK1015-RS tersegel tunggal, dan BK101415 menebal beban berat untuk gearbox miniatur dan peralatan perkakas listrik, kirimkan pertanyaan Anda kepada kami secara langsung.

Anda akan menerima layanan pendukung profesional penuh setelah mengirimkan pertanyaan:

• Balasan penawaran pabrik resmi yang cepat dalam waktu 24 jam
• Panduan pencocokan parameter toleransi rumah lubang buta & kekerasan poros yang cocok satu lawan satu oleh insinyur bantalan profesional
• Saran solusi bantalan yang disesuaikan termasuk varian tersegel RS ganda dan opsi cangkir tarik anti-karat baja tahan karat
• Harga grosir massal pabrik langsung yang kompetitif untuk pesanan massal gabungan tiga model campuran

Kirim jumlah pembelian yang Anda butuhkan untuk setiap model dan lingkungan operasi peralatan untuk mendapatkan penawaran formal terperinci

8. FAQ

Q1: Apa arti akhiran RS pada BK1015-RS?
A1: RS mengacu pada segel karet kontak NBR bibir tunggal yang dipasang di ujung terbuka bantalan tertutup, digunakan untuk memblokir debu, pendingin, dan kelembaban ringan.

Q2: Apa perbedaan inti antara BK1015 dan BK101415?
A2: Dimensi Fw terpadu dan diameter luar konsisten; BK101415 mengadopsi tata letak rol jarum padat menebal, yang sangat meningkatkan peringkat beban radial dinamis dan statis, cocok untuk kondisi kerja beban kejut beban berat.

Q3: Bisakah bantalan seri BK beroperasi tanpa poros yang dikeraskan dan digerinda?
A3: Tidak disarankan. Permukaan kontak poros yang cocok harus mencapai kekerasan pengerasan HRC60–64 dengan pemolesan super cermin untuk berfungsi sebagai lintasan balap bagian dalam dan menghindari kegagalan keausan bantalan yang cepat.
