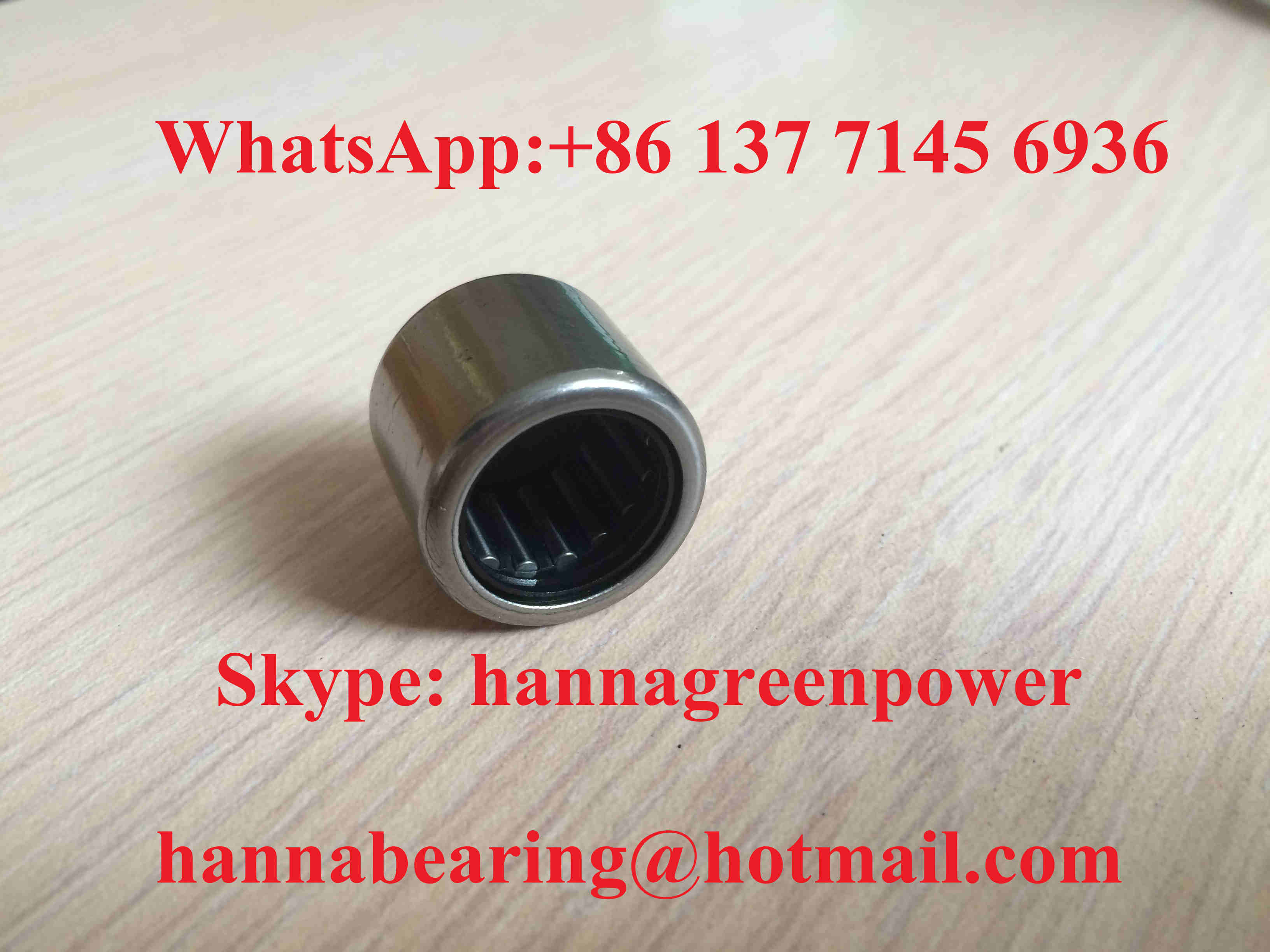

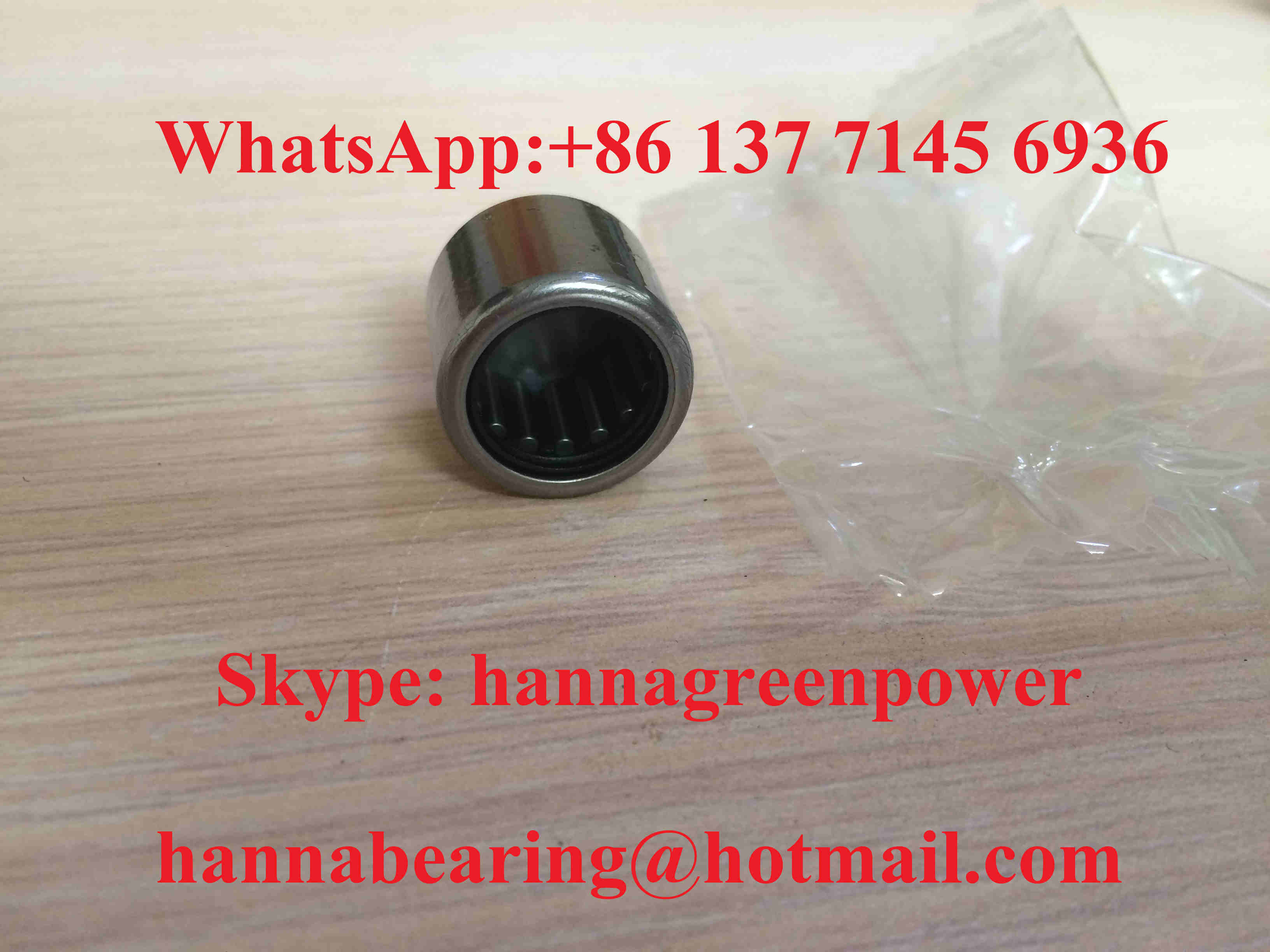

BK1516 BK1516-RS BK152116 Bantalan Rol Jarum dengan PA66 Cage 15x21x16mm

1. Ringkasan Produk

BK1516, BK1516-RS dan BK152116 adalah bantalan rol jarum cangkir tertutup baris tunggal tanpa cincin dalam, ukuran inti yang seragam Fw = 15mm diameter dalaman, diameter luar D = 21mm,lebar total C=16mm, dibedakan oleh struktur penyegelan dan tata letak roller. seri BK mengadopsi terintegrasi satu bagian stamped cangkir baja luar dengan tutup bagian bawah terintegrasi tertutup,yang merealisasikan pembatasan aksial otomatis di dalam rumah lubang buta, menghilangkan cincin snap tambahan, bahu poros dan penutup ujung untuk menyederhanakan proses perakitan.

• BK1516: Tipe terbuka standar dengan lebar 16 mm tanpa segel karet, disipasi panas yang sangat baik untuk lingkungan lokakarya dalam ruangan yang bersih dan kering;
• BK1516-RS: Segel karet kontak NBR RS lebar 16 mm di sisi terbuka, memblokir debu halus, cairan pemotong dan kelembaban ringan untuk adegan produksi yang sedikit tercemar;
• BK152116: 16mm tata letak jarum padat penuh tebal tanpa celah terbuka, area kontak yang lebih besar untuk meningkatkan kapasitas beban radial dinamis dan statis untuk kondisi kerja beban kejut berat.

Dilengkapi dengan kandang baja tipis yang dicetak untuk memisahkan rol jarum padat secara merata, mewujudkan kapasitas bantalan radial yang sangat tinggi di bawah rantai radial yang sangat sempit.Permukaan poros instalasi yang cocok harus dipadamkan dan cermin superfinished untuk berfungsi sebagai lintasan internalSeri ini hanya menanggung beban radial murni, banyak diterapkan pada kotak gigi miniatur, alat listrik genggam, rol tegangan tekstil, komponen geser lubang buta otomatisasi,katup hidraulik kecil dan mesin pertanian ringan aspal ujung posisi kumpulan dengan pembatasan ruang radial yang ketat.

Dapatkan penawaran dalam waktu 24 jam untuk proyek Anda

2Spesifikasi Teknis

Parameter Standar Dasar Bersatu

Fw (diameter dalaman jarum): 15 mm
Diameter luar D: 21 mm
Lebar keseluruhan C: 16 mm
Struktur: Satu baris ujung tertutup ditarik cangkir jarum bantalan, tidak ada cincin dalam, stamped baja roller retainer
Bahan: Rol cangkir dan jarum yang ditarik GCr15 baja berkarbon tinggi krom
Standar Radial Clearance: CN normal clearance
Kecepatan rotasi pembatas lemak referensi: 14500 r/min
Kecepatan rotasi pembatas minyak: 18200 r/min
Kekerasan poros yang cocok yang diperlukan: HRC60 ∼64 dengan penutup cermin
Minimal chamfer r: 0,6 mm

BK1516

Penutup: Tutup bagian bawah tertutup tunggal, ujung berlawanan terbuka tanpa penutup
Beban Dinamis Cr: 11200 N
Static Load Cor: 14600 N
Batas beban kelelahan Pu: 1980 N
Berat bersih: 0,0132 kg

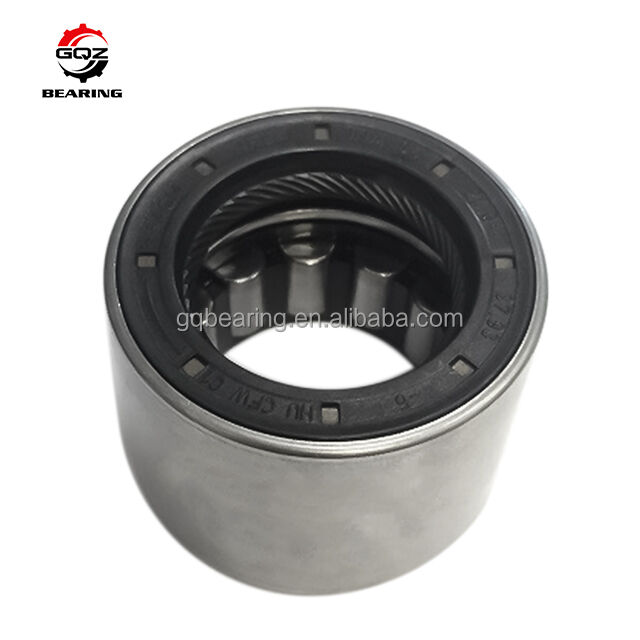

BK1516-RS

Penutup: tutup bawah tertutup + segel karet kontak RS tunggal di sisi terbuka
beban dinamis Cr: 10850 N
Static Load Cor: 14150 N
Batas beban kelelahan Pu: 1920 N
Berat bersih: 0,0137 kg

BK152116

Penutup: Struktur cangkir tertutup dengan roller tebal yang tertutup sepenuhnya tanpa port terbuka
beban dinamis Cr: 12900 N
Static Load Cor: 16700 N
Batas beban kelelahan Pu: 2240 N
Berat bersih: 0,0143 kg
Gambar dimensi lengkap dan data beban teknis lengkap dari tiga model tersedia atas permintaan pelanggan.

3. Keuntungan Utama

1. Desain penempatan diri tutup ujung tertutup terintegrasi, langsung ditekan ke dalam perumahan lubang buta tanpa aksesoris pemasangan aksial tambahan, sangat mengurangi jumlah bagian dan biaya tenaga kerja perakitan
2. Ultra-tipis radial cross-section meminimalkan peralatan radial ruang yang diduduki, sangat cocok dengan miniaturisasi kompak transmisi persyaratan desain struktural
3. Tiga varian struktural opsional (terbuka / tunggal RS tertutup / tebal beban berat) mencakup semua kondisi kerja umum: bersih kering, lembab berdebu dan lingkungan beban guncangan bergantian berat
4. Pengaturan rol jarum padat memberikan kekakuan radial yang sangat baik dan kapasitas beban, operasi kecepatan menengah yang stabil dan berkelanjutan di bawah beban dampak start-stop yang sering
5. Kandang baja stamped ringan memastikan panduan roller yang seragam, kehilangan gesekan yang rendah dan disipasi panas yang efisien untuk operasi peralatan tanpa henti siklus panjang
6. Opsi yang dapat disesuaikan termasuk segel komposit 2RS sisi ganda, cerai radial C3 yang diperbesar, cangkir anti karat baja tahan karat, penandaan laser OEM dan pengisi lemak tahan suhu tinggi

Secara efektif menyederhanakan prosedur pemesinan perumahan lubang buta dan memperpanjang umur layanan dari perakitan transmisi kompak ujung poros

4. Aplikasi

BK1516 / BK1516-RS / BK152116 multi-spek ujung jarum tertutup set roller bantalan secara luas cocok untuk kompak berikut ringan & peralatan industri menengah:

• Kotak gear pengurangan miniatur, kotak transmisi kecil lubang buta ujung poros pendukung
• Alat listrik genggam, mesin mini kebun dan bagian bergerak rotary pertanian ringan
• Mesin tenun tekstil, peralatan pencetakan kecil, unit roller geser tegangan
• Mekanisme geser linier miniatur otomatisasi dan komponen penentuan posisi poros cam
• Klep kontrol hidrolik kecil, pompa air mikro, kumpulan geser putar ringan
• suku cadang pengganti untuk peralatan bantalan rol jarum cangkir ujung tertutup dengan diameter dalam 15 mm

Solusi bantalan beban radial tinggi multi-opsi ideal untuk peralatan transmisi ujung poros buta industri dengan ruang instalasi terbatas

5. Mengapa Pilih GQZ Bearing

1. 25 tahun profesional BK seri tertutup ujung ditarik cangkir jarum roller bantalan pengalaman manufaktur
2. Tiga model yang sepenuhnya dimensional saling bergantian dengan bantalan seri BK15 standar internasional, toleransi dimensi yang konsisten dan indikator kinerja beban
3. Layanan kustomisasi OEM & ODM lengkap yang mendukung penyegelan sisi ganda, cangkang baja tahan karat dan kustomisasi pelepasan khusus
4. Pemeriksaan ketat seluruh proses: pengujian kekerasan bahan baku, presisi pencetakan cangkir yang ditarik, ketegangan penyegelan dan pengujian siklus kelelahan beban dinamis sebelum pengiriman
5. Tim teknik bantalan profesional menyediakan toleransi perumahan lubang buta dan pencocokan keras poros instalasi panduan dalam waktu 24 jam
6. Jalur perakitan produksi massal skala besar yang stabil dengan harga grosir massal preferensial untuk produsen peralatan mesin jangka panjang

Kami fokus pada kinerja posisi aksial yang dapat diandalkan, umur panjang dan kerjasama jangka panjang yang stabil dengan pembeli industri global

6. Kontrol Kualitas

• Pemeriksaan komposisi kimia bahan baku dan kekerasan permukaan baja berbahan dasar krom GCr15
• Precision deep drawing, trimming and forming processing for integrated closed end outer drawn cup (Pengolahan pengolahan dan pembentukan yang tepat untuk cangkir luar yang terintegrasi dengan ujung tertutup)
• Proses pengolahan panas suhu konstan untuk menstabilkan tegangan logam internal dan meningkatkan ketahanan permukaan
• Pengujian kinerja yang komprehensif: keseragaman celah radial, konsistensi susunan rol jarum, kapasitas beban dinamis/statis dan ketahanan anti debu segel RS
• Pemeriksaan seragam perakitan rol dan pemeriksaan ulang dimensi dan penampilan terpisah untuk setiap model sebelum kemasan anti karat dan pengiriman

Setiap batch bantalan lulus uji daya tahan siklus pergantian sampel penuh untuk menjamin operasi beban radial berat yang stabil di rumah lubang buta

7Dapatkan Kutipan Sekarang

Jika Anda membutuhkan kualitas tinggi BK1516 tipe terbuka, BK1516-RS tunggal disegel dan BK152116 menebalkan beban berat tertutup ujung ditarik cangkir jarum roller bantalan untuk mini gearbox dan peralatan alat listrik,kirim pertanyaan Anda kepada kami langsung.
Anda akan menerima layanan pendukung profesional lengkap setelah mengirimkan pertanyaan:

• Jawaban cepat dari pabrik dalam waktu 24 jam
• Toleransi perumahan lubang buta satu lawan satu & pencocokan parameter kekerasan poros pencocokan panduan oleh insinyur bantalan profesional
• Saran solusi bantalan yang disesuaikan termasuk varian RS bersegel ganda dan pilihan cangkir tarik anti karat baja tahan karat
• Harga grosir langsung pabrik yang kompetitif untuk pesanan gabungan campuran tiga model

Kirimkan jumlah pembelian yang diperlukan dari setiap model dan lingkungan operasi peralatan untuk mendapatkan penawaran resmi rinci

8. FAQ

Q1: Apa yang disingkat RS dalam BK1516-RS?
A1: RS mengacu pada segel karet kontak NBR bibir tunggal yang dipasang di ujung terbuka bantalan ujung tertutup, digunakan untuk memblokir debu, pendingin dan kelembaban ringan.

T2: Apa perbedaan inti antara BK1516 dan BK152116?
A2: Fw dan dimensi diameter luar sepenuhnya konsisten; BK152116 mengadopsi tata letak rol jarum padat yang tebal untuk sangat meningkatkan nilai beban radial dinamis dan statis,cocok untuk kondisi kerja dampak beban berat.

T3: Dapatkah bantalan seri BK beroperasi tanpa poros tanah yang keras?
A3: Tidak dianjurkan. permukaan kontak poros yang cocok harus mencapai kekerasan quenching HRC60 ∼64 dengan mirror superfinishing untuk berfungsi sebagai jalur internal dan menghindari kegagalan abrasi bantalan yang cepat.
