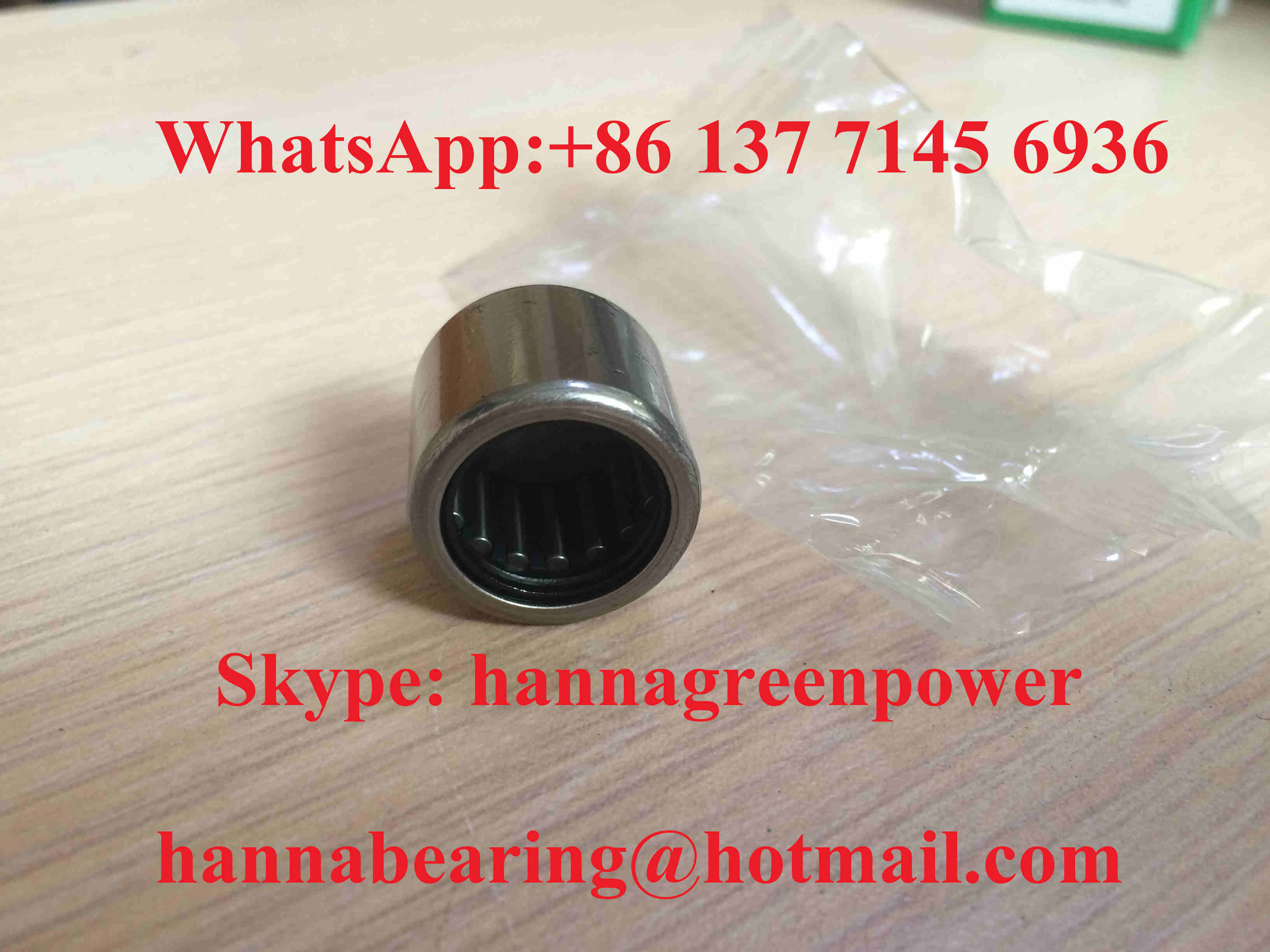

Pengepakan jarum BK1512-RS BK1512 End tertutup Cup ditarik 15x21x12mm

1.Pengamatan Produk

BK1512, BK1512-RS dan BK152112 adalah bantalan rol jarum cangkir tertutup berbaris satu baris tanpa cincin dalam, dimensi inti tunggal Fw = 15mm diameter dalaman roller, diameter luar D = 21mm,lebar total C=12mm, dibedakan oleh desain penyegelan dan susunan roller. seri BK ini mengadopsi terintegrasi stamped baja cangkir luar dengan satu bagian tutup bagian bawah,yang menyediakan batas aksial otomatis di dalam rumah lubang buta, menghilangkan cincin snap tambahan, bahu poros dan penutup ujung untuk menyederhanakan langkah perakitan.

• BK1512: Tipe terbuka standar dengan lebar tipis 12 mm tanpa segel karet, disipasi panas yang sangat baik untuk lingkungan kerja dalam ruangan yang bersih dan kering;
• BK1512-RS: segel karet kontak NBR RS lebar 12 mm di sisi terbuka, memblokir debu halus, cairan pemotong dan kelembaban ringan untuk bengkel produksi yang sedikit tercemar;
• BK152112: 12mm tata letak jarum padat penuh tebal tanpa celah terbuka, area kontak yang lebih besar untuk meningkatkan kapasitas beban radial dinamis dan statis untuk kondisi beban kejut berat.

Kandang baja tipis yang dicetak secara merata memisahkan rol jarum padat untuk mencapai kapasitas bantalan radial yang sangat tinggi di bawah rantai radial yang sangat sempit.Permukaan poros instalasi yang cocok harus dipadamkan dan cermin superfinished untuk bertindak sebagai lintasan internalSeri ini hanya menanggung beban radial murni, banyak digunakan untuk kotak gigi miniatur, alat listrik genggam, rol tegangan tekstil, otomatisasi bagian geser lubang buta,katup hidraulik mikro dan mesin pertanian ringan aspal ujung posisi kumpulan dengan batas ruang radial yang ketat.

Dapatkan penawaran dalam waktu 24 jam untuk proyek Anda

2Spesifikasi Teknis

Parameter Standar Dasar Bersatu

Fw (diameter dalaman jarum): 15 mm
Diameter luar D: 21 mm
Lebar keseluruhan C: 12 mm
Struktur: Satu baris ujung tertutup ditarik cangkir jarum bantalan, tidak ada cincin dalam, stamped baja roller retainer
Bahan: Rol cangkir dan jarum yang ditarik GCr15 baja berkarbon tinggi krom
Standar Radial Clearance: CN normal clearance
Kecepatan rotasi pembatas lemak referensi: 15300 r/min
Minyak pelumasan membatasi kecepatan rotasi: 19100 r/min
Kekerasan poros yang cocok yang diperlukan: HRC60 ∼64 dengan penutup cermin
Minimal chamfer r: 0,6 mm

BK1512

Penutup: Tutup bagian bawah tertutup tunggal, ujung berlawanan terbuka tanpa penutup
beban dinamis Cr: 8760 N
Static Load Cor: 11400 N
Batas beban kelelahan Pu: 1620 N
Berat bersih: 0,0098 kg

BK1512-RS

Penutup: tutup bawah tertutup + segel karet kontak RS tunggal di sisi terbuka
beban dinamis Cr: 8430 N
Static Load Cor: 10980 N
Batas beban kelelahan Pu: 1570 N
Berat bersih: 0,0102 kg

BK152112

Penutup: Struktur cangkir tertutup dengan roller tebal yang tertutup sepenuhnya tanpa port terbuka
beban dinamis Cr: 10120 N
Static Load Cor: 13050 N
Batas beban kelelahan Pu: 1840 N
Berat bersih: 0,0107 kg
Gambar dimensi lengkap dan data beban teknis lengkap dari tiga model tersedia atas permintaan pelanggan.

3Keuntungan Utama

1. Desain penempatan diri tutup ujung terintegrasi, langsung ditekan ke dalam rumah lubang buta tanpa bagian pemasangan aksial tambahan, mengurangi jumlah komponen dan biaya tenaga kerja perakitan
2. Ultra-tipis radial cross-section meminimalkan peralatan radial menempati ruang, sempurna memenuhi persyaratan desain struktur transmisi kompak miniaturisasi
3. Tiga versi struktural opsional (terbuka / RS tunggal tertutup / tebal beban berat) mencakup kondisi kerja arus utama: bersih kering, lembab berdebu dan lingkungan beban guncangan bergantian berat
4. Pengaturan rol jarum padat memberikan kekakuan radial yang luar biasa dan kapasitas beban, operasi kecepatan menengah yang stabil dan terus menerus di bawah beban dampak start-stop yang sering
5. Kandang baja stamped ringan memastikan panduan roller yang seragam, kehilangan gesekan yang rendah dan disipasi panas yang efisien untuk operasi peralatan tanpa henti siklus panjang
6. Opsi yang dapat disesuaikan termasuk segel komposit 2RS sisi ganda, cerai radial C3 yang diperbesar, cangkir anti karat baja tahan karat, penandaan laser OEM dan pengisi lemak tahan suhu tinggi

Secara efektif menyederhanakan proses pemesinan perumahan lubang buta dan memperpanjang umur layanan dari perakitan transmisi kompak ujung poros

4Aplikasi

BK1512 / BK1512-RS / BK152112 multi-spek ujung jarum tertutup set roller bantalan secara luas cocok untuk kompak berikut ringan & peralatan industri menengah:

• Kotak gear pengurangan miniatur, kotak transmisi kecil lubang buta ujung poros pendukung
• Alat listrik genggam, mesin mini kebun dan bagian bergerak rotary pertanian ringan
• Mesin tenun tekstil, peralatan pencetakan kecil, unit roller geser tegangan
• Mekanisme geser linier miniatur otomatisasi dan komponen penentuan posisi poros cam
• Klep kontrol hidrolik kecil, pompa air mikro, kumpulan geser putar ringan
• suku cadang pengganti untuk peralatan bantalan rol jarum cangkir ujung tertutup dengan diameter dalam 15 mm

Solusi bantalan beban radial tinggi multi-opsi ideal untuk peralatan transmisi ujung poros buta industri dengan ruang instalasi terbatas

5.Mengapa Pilih GQZ Bearing

• 25 tahun profesional BK seri tertutup ujung ditarik cangkir jarum roller bantalan pengalaman manufaktur
• Tiga model yang sepenuhnya dimensional saling bergantian dengan bantalan seri BK15 standar internasional, toleransi dimensi yang konsisten dan indikator kinerja beban
• Layanan kustomisasi OEM & ODM lengkap yang mendukung penyegelan sisi ganda, cangkang baja tahan karat dan kustomisasi pelepasan khusus
• Pemeriksaan ketat seluruh proses: pengujian kekerasan bahan baku, presisi pencetakan cangkir yang ditarik, ketegangan penyegelan dan pengujian siklus kelelahan beban dinamis sebelum pengiriman
• Tim teknik bantalan profesional menyediakan toleransi perumahan lubang buta dan pencocokan keras poros instalasi panduan dalam waktu 24 jam
• Jalur perakitan produksi massal skala besar yang stabil dengan harga grosir massal preferensial untuk produsen peralatan mesin jangka panjang

Kami fokus pada kinerja posisi aksial yang dapat diandalkan, umur panjang dan kerjasama jangka panjang yang stabil dengan pembeli industri global

6Kontrol Kualitas

• Pemeriksaan komposisi kimia bahan baku dan kekerasan permukaan baja berbahan dasar krom GCr15
• Precision deep drawing, trimming and forming processing for integrated closed end outer drawn cup (Pengolahan pengolahan dan pembentukan yang tepat untuk cangkir luar yang terintegrasi dengan ujung tertutup)
• Proses pengolahan panas suhu konstan untuk menstabilkan tegangan logam internal dan meningkatkan ketahanan permukaan
• Pengujian kinerja yang komprehensif: keseragaman celah radial, konsistensi susunan rol jarum, kapasitas beban dinamis/statis dan ketahanan anti debu segel RS
• Pemeriksaan seragam perakitan rol dan pemeriksaan ulang dimensi dan penampilan terpisah untuk setiap model sebelum kemasan anti karat dan pengiriman

Setiap batch bantalan lulus uji daya tahan siklus pergantian sampel penuh untuk menjamin operasi beban radial berat yang stabil di rumah lubang buta

7. Dapatkan Kutipan Sekarang

Jika Anda membutuhkan kualitas tinggi BK1512 tipe terbuka, BK1512-RS tunggal disegel dan BK152112 menebalkan beban berat tertutup ujung ditarik cangkir jarum roller bantalan untuk mini gearbox dan peralatan alat listrik,kirim pertanyaan Anda kepada kami langsung.
Anda akan menerima layanan pendukung profesional lengkap setelah mengirimkan pertanyaan:

• Jawaban cepat dari pabrik dalam waktu 24 jam
• Toleransi perumahan lubang buta satu lawan satu & pencocokan parameter kekerasan poros pencocokan panduan oleh insinyur bantalan profesional
• Saran solusi bantalan yang disesuaikan termasuk varian RS bersegel ganda dan pilihan cangkir tarik anti karat baja tahan karat
• Harga grosir langsung pabrik yang kompetitif untuk pesanan gabungan campuran tiga model

Kirimkan jumlah pembelian yang diperlukan dari setiap model dan lingkungan operasi peralatan untuk mendapatkan penawaran resmi rinci

8.FAQ

1. Q1: Apa yang disingkat RS dalam BK1512-RS?
   A1: RS mengacu pada segel karet kontak NBR bibir tunggal yang dipasang di ujung terbuka bantalan ujung tertutup, digunakan untuk memblokir debu, pendingin dan kelembaban ringan.
2. T2: Apa perbedaan inti antara BK1512 dan BK152112?
   A2: Fw dan dimensi diameter luar sepenuhnya konsisten; BK152112 mengadopsi tata letak rol jarum padat yang tebal untuk sangat meningkatkan nilai beban radial dinamis dan statis,cocok untuk kondisi kerja dampak beban berat.
3. T3: Dapatkah bantalan seri BK beroperasi tanpa poros tanah yang keras?
   A3: Tidak dianjurkan. permukaan kontak poros yang cocok harus mencapai kekerasan quenching HRC60 ∼64 dengan mirror superfinishing untuk berfungsi sebagai jalur internal dan menghindari kegagalan abrasi bantalan yang cepat.
