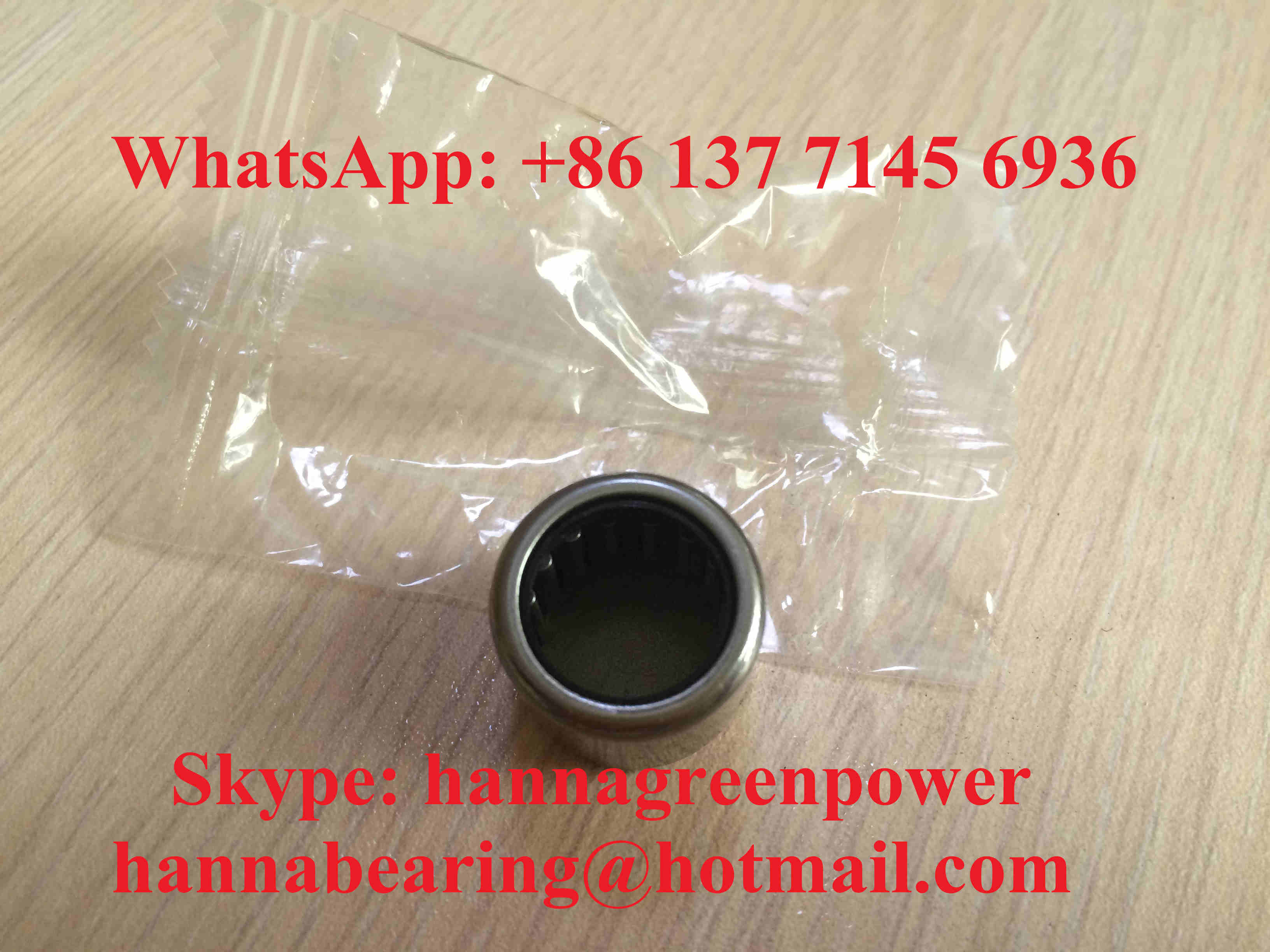

PA66 Cage BK0408 BK0408TN Ukuran Metrik Bantalan Jarum 4x8x8mm

BK0408 dan BK0408-TN adalah bantalan rol jarum cangkir miniatur berbaris satu baris tertutup tanpa cincin dalam, dimensi batas seragam Fw = 4mm diameter dalaman perakitan jarum,diameter luar D=8mm, lebar total C = 8mm. Seri BK memiliki cangkir luar baja stamped satu bagian yang terintegrasi dengan tutup bawah tertutup padat yang mencapai posisi aksial otomatis di dalam rumah lubang buta,menghilangkan cincin snap ekstra, bahu poros dan tutup ujung untuk menyederhanakan perakitan peralatan miniatur.

• BK0408: Versi kandang baja tipis bertempel standar, ketahanan benturan yang kuat, cocok untuk lingkungan kerja kejut ringan kecepatan menengah;
• BK0408-TN: Dilengkapi dengan kandang TN nilon PA66 yang diperkuat serat kaca, berat yang lebih ringan, kebisingan gesekan yang lebih rendah, stabilitas kecepatan tinggi yang lebih baik untuk adegan transmisi miniatur yang bersih dan tenang.

Pengaturan rol jarum yang padat memberikan kapasitas beban radial yang tinggi di bawah rantai radial ultra ramping.Permukaan poros yang cocok harus dimurnikan ke HRC60 ∼64 dan cermin superfinished untuk berfungsi sebagai jalur internalSeri ini hanya menanggung beban radial murni, banyak digunakan untuk gearbox pengurangan mikro, alat listrik genggam miniatur, peralatan kantor kecil, rol tegangan mikro tekstil,Otomatisasi komponen geser kecil dan peralatan transmisi mainan ringan dengan ruang pemasangan radial yang sangat terbatas.

Fw (diameter dalaman jarum): 4 mm
Diameter luar D: 8 mm
Lebar keseluruhan C: 8 mm
Struktur: Berbaris tunggal ujung tertutup ditarik cangkir jarum bantalan, tidak ada cincin dalam
Bahan luar cangkir: GCr15 baja berkarbon tinggi krom
Standar Radial Clearance: CN normal clearance
Minimal chamfer r: 0,3 mm
Kekerasan poros yang cocok yang diperlukan: HRC60 ∼64 mirror superfinishing

Jenis kandang: kandang baja karbon tipis bertempel
beban dinamis Cr: 1760 N
Static Load Cor: 1370 N
Kecepatan batas lemak referensi: 22000 r/min
Kecepatan pembatasan pelumasan minyak: 26000 r/min
Berat bersih: 0,0016 kg

Jenis kandang: Kandang plastik PA66 TN bertulang kaca
beban dinamis Cr: 1540 N
Static Load Cor: 1070 N
Kecepatan batas lemak referensi: 28000 r/min
Kecepatan pembatasan pelumasan minyak: 40000 r/min
Berat bersih: 0,0018 kg
Gambar dimensi lengkap dan data beban teknis lengkap dari dua model tersedia atas permintaan pelanggan.

1. Desain tutup bagian bawah tertutup terintegrasi yang dapat menempatkan diri sendiri, langsung ditekan ke dalam rumah lubang buta tanpa bagian pemasangan aksial tambahan, jumlah bagian peralatan miniatur pemotongan dan biaya perakitan
2. Ultra-miniatur radial runcing cross-section sangat mengurangi peralatan radial menempati ruang, sempurna untuk transmisi mikro kompak desain struktural
3. Dua pilihan kandang (baja / TN nilon) sesuai dengan tuntutan kerja yang berbeda: kandang baja untuk ketahanan dampak, kandang TN PA66 untuk kebisingan ultra rendah & operasi kecepatan tinggi
4. Tata letak jarum padat yang kompak memberikan kekakuan radial yang andal dan kapasitas beban, operasi bergantian kecepatan rendah dan menengah yang stabil
5. Kandang nilon TN ringan mengurangi gesekan bergulir, mengurangi kebisingan berjalan dan meningkatkan kelancaran rotasi kecepatan tinggi tanpa kegagalan kekurangan minyak dengan mudah
6. Opsi yang dapat disesuaikan termasuk segel karet RS tunggal, cerai radial C3 yang diperbesar, cangkir anti karat baja tahan karat, penandaan laser OEM dan pengisian pelumas suhu rendah

Secara efektif menyederhanakan pemesinan perumahan lubang buta mikro dan memperpanjang umur layanan dari perakitan transmisi ujung poros miniatur

BK0408 / BK0408-TN miniatur ini ditutup ujung jarum roller bantalan set secara luas cocok untuk berikut mikro ringan tugas peralatan industri & sipil:

• Kotak gear pengurangan miniatur, kotak transmisi kecil lubang buta ujung poros pendukung
• Alat listrik genggam mini, bagian putar mesin listrik mini taman kecil
• Peralatan kantor presisi kecil, tekstil mikro tensi tensi geser roller unit
• Mekanisme geser linear miniatur otomatisasi dan komponen penentuan posisi poros cam mikro
• Mainan model ringan, perakitan geser putar ringan untuk rumah tangga kecil
• suku cadang pengganti untuk peralatan bantalan roller jarum cangkir berujung tertutup berukuran kecil dengan diameter dalam 4 mm

Solusi bantalan mikro berkecepatan tinggi yang ideal dengan opsi ganda untuk peralatan transmisi miniatur ujung poros buta

• 25 tahun profesional miniatur BK seri tertutup ujung ditarik cangkir jarum roller bantalan pengalaman manufaktur
• Dua model dimensi sepenuhnya saling bergantian dengan bantalan seri standar internasional BK0408, toleransi dimensi cangkir luar yang konsisten
• Layanan kustomisasi OEM & ODM lengkap yang mendukung penyegelan RS, cangkang baja tahan karat dan kustomisasi clearance khusus
• Pemeriksaan ketat proses penuh: pengujian kekerasan bahan baku, presisi pembentukan gambar dalam, kedapatan perakitan sangkar dan pengujian siklus kecepatan dinamis sebelum pengiriman
• Tim teknik bantalan profesional menyediakan toleransi perumahan lubang buta mikro dan panduan instalasi kekerasan poros yang cocok dalam waktu 24 jam
• Jalur perakitan produksi massal yang stabil dengan harga grosir massal preferensial untuk produsen peralatan miniatur jangka panjang

Kami fokus pada posisi aksial yang stabil, kinerja kebisingan rendah dan kerjasama jangka panjang yang saling menguntungkan dengan pembeli industri global

• Pemeriksaan komposisi kimia bahan baku dan kekerasan permukaan baja berbahan dasar krom GCr15
• Precision deep drawing, trimming and forming processing for integrated closed end outer drawn cup (Pengolahan pengolahan dan pembentukan yang tepat untuk cangkir luar yang terintegrasi dengan ujung tertutup)
• Proses pengolahan panas suhu konstan untuk menstabilkan tekanan internal cangkir luar dan meningkatkan ketahanan aus
• Pengujian kinerja yang terpisah untuk dua versi: ketahanan benturan kandang baja, kandang nilon TN, ketahanan terhadap kebisingan dan suhu kecepatan tinggi, keseragaman celah radial
• Pemeriksaan seragam perakitan rol jarum dan pemeriksaan ulang dimensi dan penampilan terpisah untuk setiap model sebelum kemasan anti karat dan pengiriman
• Setiap batch bantalan lulus uji daya tahan siklus bergantian pengambilan sampel penuh untuk menjamin operasi beban radial yang stabil di rumah lubang buta mikro

Jika Anda membutuhkan kualitas tinggi BK0408 kandang baja dan BK0408-TN PA66 kandang nilon miniatur tertutup ujung ditarik cangkir jarum rol bantalan untuk kotak gigi mikro dan peralatan alat listrik mini,kirim pertanyaan Anda kepada kami langsung.
Anda akan menerima layanan pendukung profesional lengkap setelah mengirimkan pertanyaan:

• Jawaban cepat dari pabrik dalam waktu 24 jam
• Toleransi perumahan lubang buta mikro satu lawan satu & pencocokan parameter kekerasan poros pencocokan panduan oleh insinyur bantalan profesional
• Saran solusi bantalan yang disesuaikan termasuk varian RS tertutup dan pilihan cangkir tarik anti karat baja tahan karat
• Harga grosir langsung pabrik yang kompetitif untuk pesanan campuran dua model gabungan

Kirimkan jumlah pembelian yang diperlukan dari setiap model dan lingkungan operasi peralatan untuk mendapatkan penawaran resmi rinci

Q1: Apa yang disingkat TN dalam BK0408-TN?
A1: TN berarti kandang plastik PA66 bertulang serat kaca, lebih ringan, gesekan rendah dan cocok untuk operasi dengan kecepatan tinggi yang tenang.
T2: Apa perbedaan utama antara BK0408 dan BK0408-TN?
A2: Ukuran keseluruhan yang sama; BK0408 menggunakan kandang baja dengan kapasitas beban dan ketahanan benturan yang lebih tinggi; BK0408-TN menggunakan kandang nilon untuk kecepatan batas yang lebih tinggi dan kebisingan berjalan yang lebih rendah.
T3: Bisakah bantalan seri BK bekerja tanpa poros tanah yang keras?
A3: Tidak dianjurkan. permukaan kontak poros yang cocok harus mencapai kekerasan penghentian HRC60 ∼64 dengan akhir cermin untuk bertindak sebagai jalur internal dan menghindari keausan yang cepat.
