Bantalan Bagian Ringan Bantalan Swing dengan empat titik empat titik kontak

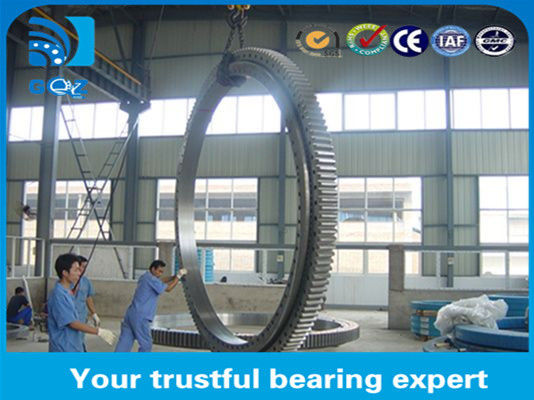

Swing bearing adalah jenis bantalan berukuran besar dengan konfigurasi khusus yang dapat menahan beban aksial, beban radial dan momen miring.lubang pelumasan dan sistem penyegelan yang dapat memenuhi kebutuhan mesin yang berbeda dalam kondisi kerja yang berbeda.

4 titik bantalan berputar bola kontak;

2A001.a.2. tidak mengikat bagian-bagian yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat dari material yang terbuat

Baja bergelombang silinder silang;

Baja bergelombang tiga baris silinder;

Ball dan roller silinder gabungan berputar bantalan.

Bantalan ini dapat dibagi menjadi tanpa gigi, gigi eksternal dan gigi internal.

Aplikasi:digunakan secara luas dalam industri seperti metalurgi, minyak kapal, kimia, mantel tambang, tenaga hidroelektrik, mesin pelabuhan, mesin berat dan sebagainya.

No bantalan.	Dimensi Batas			Ukuran tempat pemasangan						Data Peralatan					Rating beban dasar	Massa
	D	d	H	D1	D2	n1	n2	φ1	φ2	m	Ya.	Z	b	x	Coa	Kilo
D178794	694	470	77	630	500	18	18	M16	18	6	696	114	60	0	157	93.1
1787/600G	786	600	72	740	636	20	24	M18*2.5	19	6	789	131	50	0	107	94.1
1787/674G2	853	674	70	825	709	34	23	20	M20	7	889	125	50	0	183	89
1787/674G2K	853	674	70	825	709	34	24	18	18	7	889	125	50	0	179	88.6
1787/710G2	894	710	67	845	744	8	8	M10	M10	6	924	152	55	0	179	107
1787/710G2K	894	710	67	875	760	8	12	M12	M12	6	924	152	55	0	179	107
1787/710G2K1	894	710	67	865	744	20	20	13	13	6	924	152	55	0	215	107
1787/800G	4050	800	90	1012	838	30	30	20	20	6	1092	180	60	0	215	217
1787/800GK	4050	800	90	1012	838	30	30	20	20	6	1092	180	60	0	297	217
1787/1040G2	-	1040	80	1220	1080	30	30	M16	17.5	10	1314	125	70	0	501	251
1787/1060G	1335	1060	109	1295	1105	24	24	M20	22	10	1388	138	80	-1	463	407
1787/1075	1365	1075	120	1310	1130	36	36	26	26	8	1424	176	90	0	463	463
1787/1075K	1365	1075	130	1310	1130	36	36	24	24	10	1420	140	120	0	463	550
1787/1075G2	1365	1075	120	1310	1130	36	36	24	24	10	1425	138	90	1	463	463
1787/1075G2K	1365	1075	120	1310	1130	36	36	M24	26	8	1424	176	90	0	463	463
1787/1330G2	1475	1330	82.4	1510	1362	24	24	18.5	18.5	9	1584	174	70	0	353	280
1788/1410G2		1410	85	1590	1454	36	36	M16	17.5	10	1676	160	70	0	395	312
