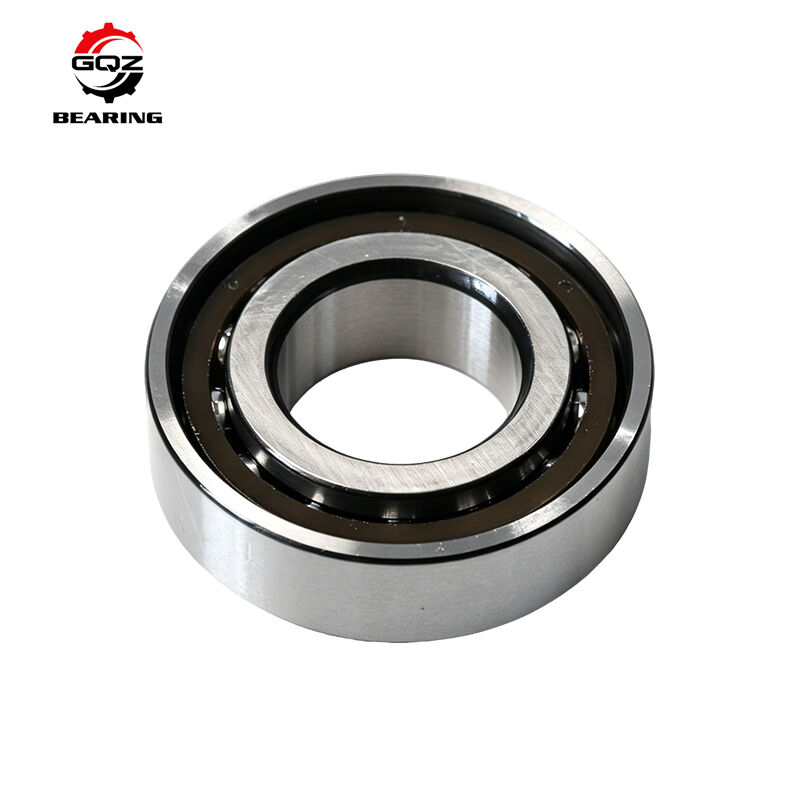

GQZ S7204CD/HC Hibrida Keramik Satu Baris Bola Kontak Sudut 20×47×14mm 15° Sudut Kontak Tipe Terbuka

S7204CD/HC adalah bantalan bola kontak sudut baris tunggal presisi super.

• S: Desain yang dapat dicocokkan secara universal
• CD: Sudut kontak 15°, geometri internal D berkapasitas tinggi
• HC: Konstruksi hibrida, cincin dalam & luar baja + elemen gelinding keramik silikon nitrida dengan kemampuan isolasi listrik

Struktur terbuka mendukung pelumasan oli bersirkulasi. Bantalan ini menahan beban radial gabungan dan beban aksial satu arah. Bantalan tunggal dapat diatur secara back-to-back (DB), face-to-face (DF), atau tandem (DT) untuk menahan beban aksial dua arah. Bola keramik mengurangi gaya sentrifugal pada kecepatan putar tinggi, menahan erosi listrik, dan menurunkan suhu operasi. Banyak digunakan pada spindel CNC berkecepatan tinggi, motor servo konversi frekuensi, penyangga sekrup bola, dan peralatan putar presisi tinggi yang rentan terhadap kerusakan arus liar.

Penawaran formal akan dikirim dalam waktu 24 jam setelah pertanyaan Anda.

Model

S7204CD/HC

Dimensi

d20 mm, D47 mm, B14 mm

Chamfer minimum r

1 mm

Berat bersih

sekitar 0,092 kg

Struktur

Bantalan bola kontak sudut baris tunggal

Sudut kontak

15°

Bahan

Cincin dalam/luar: baja bantalan GCr15; elemen gelinding: bola keramik Si₃N₄; sangkar resin fenolik yang dimesin

Bentuk struktur

Tipe terbuka tanpa segel

Beban dinamis dasar Cr

11900 N

Beban statis dasar C0r

5850 N

Kecepatan batas (pelumasan oli)

48000 rpm

Info Tambahan

Gambar dimensi lengkap dan data beban tersedia berdasarkan permintaan.

1. Elemen gelinding keramik hibrida HC mencapai kinerja isolasi, secara efektif menghindari korosi pitting listrik pada bantalan
2. Struktur berkapasitas tinggi CD 15° menyeimbangkan kinerja kecepatan tinggi dan kapasitas beban
3. Desain yang dapat dicocokkan secara universal S, fleksibel untuk berbagai mode pemasangan berpasangan dupleks di lokasi
4. Bola keramik berdensitas rendah mengurangi beban sentrifugal, mewujudkan kecepatan batas yang lebih tinggi daripada bantalan baja penuh
5. Desain terbuka mengadaptasi pelumasan oli bersirkulasi berkelanjutan untuk operasi presisi berkecepatan tinggi jangka panjang
6. Dapat disesuaikan: tingkat presisi P4/P5, beberapa kelas pra-beban, penandaan laser OEM, gemuk berkecepatan tinggi khusus

• Spindel utama pusat permesinan vertikal & horizontal berkecepatan tinggi
• Poros putar motor servo frekuensi variabel dan generator
• Rakitan penyangga ujung tetap sekrup bola presisi
• Mesin gerinda berkecepatan tinggi dan unit transmisi presisi otomatisasi
• Peralatan putar yang terpapar risiko arus listrik liar dan korosi listrik

Produsen bantalan profesional 25 tahun, produk diekspor secara global.

Inspeksi ketat pada kebulatan bola keramik dan kualitas permukaan.

Superfinishing raceway ultra-presisi untuk memenuhi persyaratan presisi tinggi.

Dukungan teknis 24 jam untuk tata letak pemasangan dan pemilihan pra-beban.

Stok yang cukup untuk distributor mesin.

Dimensi yang tepat dan kinerja layanan yang stabil.

Inspeksi kekerasan quenching & tempering cincin GCr15

Penyortiran dimensi bola keramik silikon nitrida dan deteksi ca permukaan

Superfinishing presisi untuk permukaan raceway

Pengujian sudut kontak, celah internal, dan getaran rotasi
