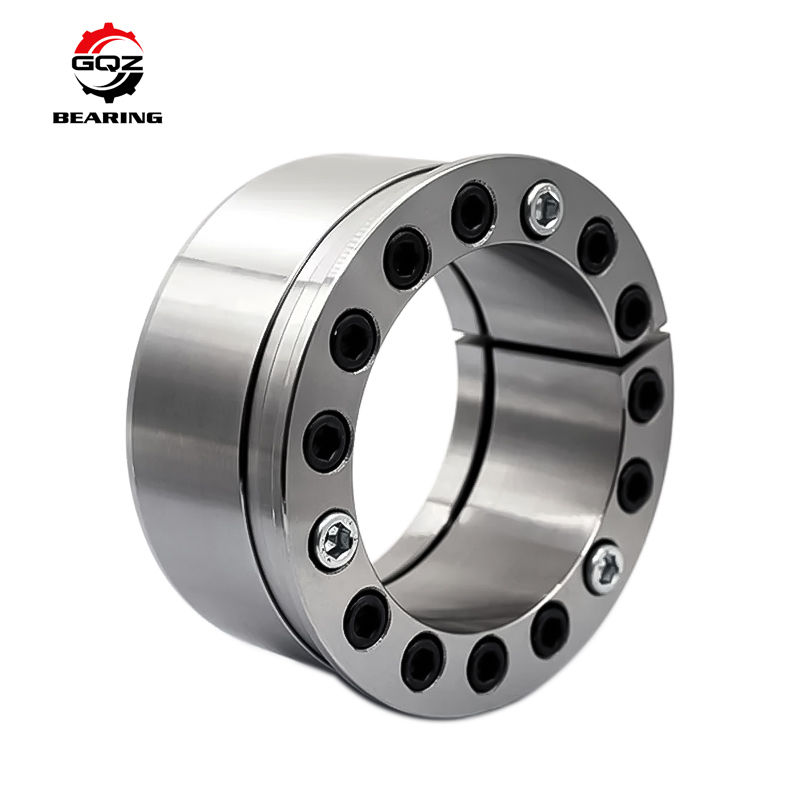

Rakitan Perangkat Pengunci Poros Lengan Ekspansi Z9 Peringkat Teratas Diameter 200 hingga 420mm

MOQ:	5pcs
standard packaging:	Kantong plastik+cox+karton
Supply Capacity:	10000/bulan

Details Information

Product Description

Detail Information

Tempat asal

Nama merek

GQZ or Other famous brand

Sertifikasi

ISO9001,ROHS

Nomor model

Seri Z9

Jenis Produk:

Lengan kopling ekspansi

Aplikasi:

Automotive.tractor.construction Machinery.rolling Mill

Gaya aksial ft (kN):

526-1980

Torsi MT (KN.M):

52.8-410

Bahan, bantalan:

Baja bantalan

Menyoroti:

Rakitan Perangkat Pengunci Poros

Rakitan Pengunci Poros Lengan Ekspansi Z9

Rakitan Perangkat Pengunci Poros 420mm

Product Description

Rakitan Perangkat Pengunci Poros Selongsong Ekspansi Z9 Peringkat Teratas, Diameter 200 hingga 420mm

Selongsong kopling ekspansi adalah komponen dasar canggih yang banyak digunakan di pasar internasional untuk kopling mekanis di bawah beban berat. Dalam sambungan poros dan roda, ini adalah perangkat kopling tanpa kunci untuk mewujudkan transmisi beban dengan mengencangkan tekanan dan gesekan yang dihasilkan antara permukaan penampung baut berkekuatan tinggi.

Deskripsi Produk

Industri yang Berlaku

Otomotif.traktor.mesin konstruksi.pabrik penggulung

Tempat Asal

Cina

Tipe

BOLA

Nomor Model

Seri Z9

Nama Merek

GQZ atau OEM

Tipe Segel

Terbuka

Material

Baja Chrome

Diameter luar

200-420mm

Ukuran lubang

260-515mm

Fitur

Umur Panjang

Sertifikat

ISO9001:2008

Getaran

Z1V1 Z2V2 Z3V3

Presisi

P0,P5,P6

Layanan

Layanan OEM

Stok

Kaya

Paket

Pengepakan Asli

Keuntungan Utama Selongsong Kopling Ekspansi
Mudah dipasang
Akurasi pemesinan rendah diperlukan untuk lubang poros, tidak perlu peralatan pemanas/penekanan, hanya perlu mengencangkan baut secara diagonal sesuai dengan torsi.
Memungkinkan hub diposisikan ulang pada poros dan mendukung kopling dengan bahan yang dilas buruk.
Keandalan tinggi
Tidak ada struktur pelemahan alur pasak, tidak ada keausan gerakan relatif, umur panjang.
Kegagalan otomatis jika terjadi kelebihan beban melindungi keselamatan peralatan.
Adaptasi fleksibel
dapat menahan banyak beban, mendukung penggunaan beberapa selongsong ekspansi secara seri untuk meningkatkan beban.
Mudah dibongkar (cukup kendurkan baut), desain anti karat dari permukaan kontak untuk memastikan penggunaan berulang.

Dimensi						Sekrup kepala soket heksagon		Beban terukur		Tekanan pada permukaan sambungan antara selongsong ekspansi dan poros	Tekanan pada antarmuka selongsong ekspansi-hub	Torsi pengencangan sekrup	Berat
d	D	L	L₁	e	B	d₁	n	Gaya aksial Ft(kN)	Torsi Mt(kN.m)	pf(N/mm²)	pf¹⁽N/mm²⁾	M_A(N.m)	W.t(kg)
200	260	120	142	8	125	M20*120	16	526	52.8	100	77	230	15
220	285	120	142	8	140	M22*130	14	640	70	119	92	355	17.8
240	305	120	159	8	140	M22*130	16	731	88	96	75	355	23.2
260	325	120	159	8	140	M22*130	18	822	107	103	82	355	24.8
280	355	120	159	8	140	M22*130	20	910	128	96	75	355	33
300	375	120	159	8	140	M22*130	22	1000	151	99	79	355	36
320	405	120	159	8	140	M22*130	18	1280	206	101	80	690	52
340	425	120	159	8	140	M22*130	20	1420	242	106	85	690	54
360	455	120	159	8	140	M22*130	20	1770	319	113	89	930	72
380	475	120	159	8	140	M22*130	20	1770	337	109	97	930	75
400	485	120	159	8	140	M22*130	20	1770	355	101	83	930	78
420	515	120	159	8	140	M22*130	22	1980	410	107	87	930	82

Informasi Perusahaan

Rakitan Perangkat Pengunci Poros Lengan Ekspansi Z9 Peringkat Teratas Diameter 200 hingga 420mm 3

Rakitan Perangkat Pengunci Poros Lengan Ekspansi Z9 Peringkat Teratas Diameter 200 hingga 420mm 4

FAQ

Bisakah selongsong adaptor menahan kondisi lingkungan yang keras?

Lingkungan yang keras, yang ditandai dengan kelembapan, debu, dan suhu ekstrem, menimbulkan tantangan yang signifikan.

Ketahanan Korosi: Paparan kelembapan dapat menyebabkan korosi, yang memengaruhi kinerja selongsong.

Solusi: Untuk operasi di lingkungan yang keras, pilih selongsong adaptor yang terbuat dari bahan tahan korosi atau pertimbangkan lapisan pelindung untuk meningkatkan daya tahan selongsong adaptor.

Bagaimana seharusnya rutinitas perawatan disusun untuk sistem yang menggunakan selongsong adaptor?

Perawatan yang efektif sangat penting untuk memaksimalkan umur dan kinerja.

Jadwal Inspeksi: Menetapkan jadwal inspeksi rutin membantu mendeteksi potensi masalah sejak dini.

Kebutuhan Pelumasan: Pelumasan yang tepat memastikan pengoperasian yang lancar dan mengurangi keausan.

Solusi: Untuk memelihara sistem dengan selongsong adaptor secara efektif:

Terapkan jadwal perawatan yang komprehensif termasuk pembersihan, inspeksi, dan pelumasan ulang komponen di sekitar selongsong adaptor.

Simpan catatan rinci dari semua kegiatan perawatan untuk melacak kondisi dan kinerja selongsong adaptor dari waktu ke waktu.
