K10x13x10- TV / K10x13x10-TN Polyamide Cage Needle Roller & Cage Assemblies 10*13*10mm

1. Ringkasan Produk

K10x13x10-TV dan K10x13x10-TN adalah rangkaian rol jarum metrik terpisah dan kandang tanpa cincin luar dan cincin dalam, dimensi batas yang seragam Fw = 10mm diameter interior yang cocok,Diameter rol luar Dw=13mm, lebar total C = 10mm. Seri K ini hanya bekerja dengan lubang perumahan yang dikeraskan dan poros mirror-finished yang dimurnikan untuk membentuk set bantalan jarum lengkap.

• K10x13x10-TV: Kandang plastik TV PA66 serat kaca standar yang diperkuat, ketahanan panas yang stabil dan kecepatan rotasi batas yang sangat tinggi untuk peralatan transmisi miniatur berkecepatan tinggi yang terus menerus;
• K10x13x10-TN: Kandang nilon PA66 TN gesekan rendah yang dioptimalkan, posisi roller yang tepat, kebisingan berjalan yang lebih rendah, ideal untuk perangkat drive mikro yang diam dengan standar kontrol kebisingan yang ketat.

Beberapa rol jarum silinder padat yang terpisah secara merata oleh kandang plastik terintegrasi, kapasitas beban radial yang luar biasa di bawah rantai radial yang sangat sempit.digunakan secara luas untuk gearbox pengurangan mikro, alat listrik miniatur, rol tegangan mikro tekstil, otomatisasi perakitan geser kecil,Instrumen pengujian presisi dan struktur transmisi model ringan dengan ruang instalasi radial terbatas.

2Spesifikasi Teknis

Parameter Standar Dasar Bersatu

Diameter poros yang cocok Fw: 10 mm
Diameter luar rol jarum Dw: 13 mm
Lebar perakitan C: 10 mm
Struktur: Pengumpulan rol jarum dan kandang yang terpisah, tidak ada cincin dalam, tidak ada cangkang luar cangkir yang ditarik
Bahan rol jarum: GCr15 baja berkarbon tinggi krom
Standar radial clearance: CN normal clearance
Minimal chamfer r: 0,3 mm
Persyaratan lubang poros dan perumahan: HRC60~64 kekerasan pemadam dengan superfinishing cermin

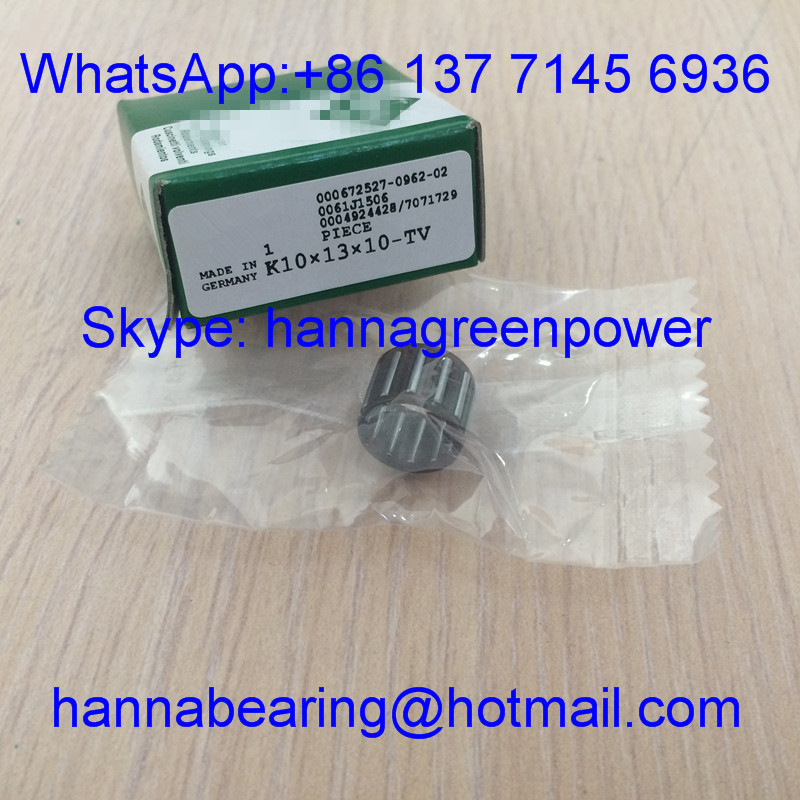

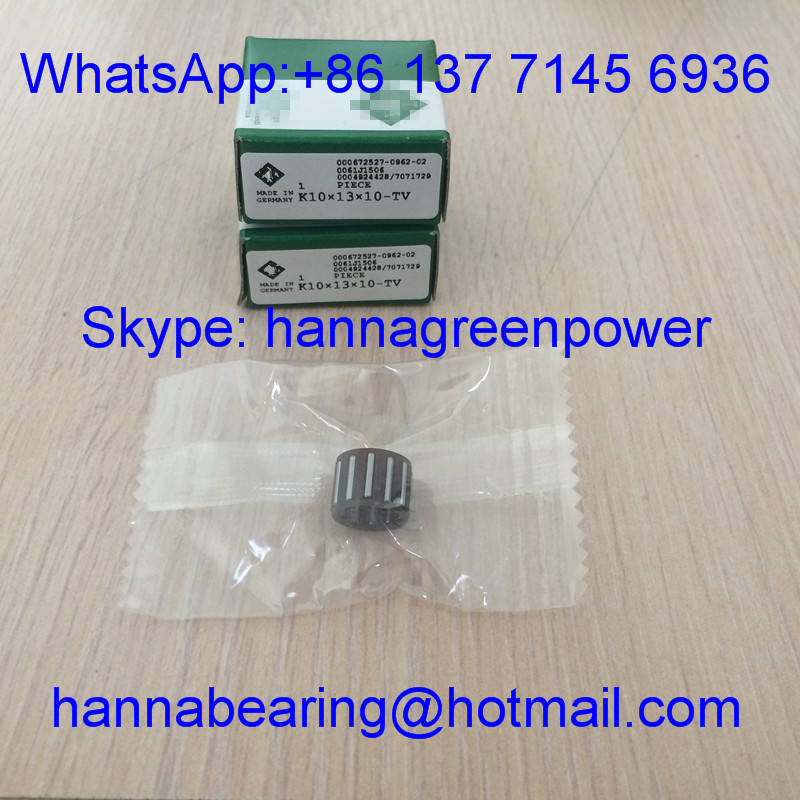

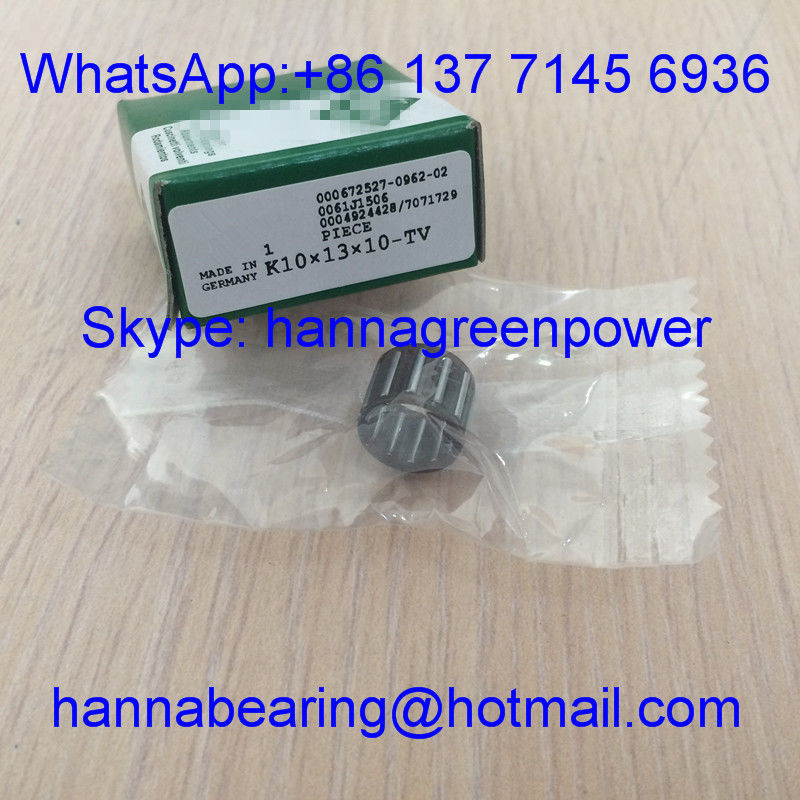

K10x13x10-TV

Kandang: Pengendali plastik TV PA66 bertulang kaca standar
beban dinamis Cr: 4750 N
Static Load Cor: 6180 N
Kecepatan rotasi pembatas minyak: 21800 r/min
Kecepatan putaran pembatas minyak: 32500 r/min
Berat bersih: 0,0022 kg

K10x13x10-TN

Kandang: Optimalisasi kebisingan rendah serat kaca diperkuat PA66 TN plastik penahan
beban dinamis Cr: 4620 N
Static Load Cor: 6030 N
Kecepatan rotasi pembatas minyak: 17500 r/min
Kecepatan putaran pembatas minyak: 23200 r/min
Berat bersih: 0,0023 kg
Gambar dimensi lengkap dan data uji kinerja beban penuh dari dua model tersedia atas permintaan pelanggan.

3. Keuntungan Utama

1. Desain rakitan rol kandang dan jarum terpisah, pencocokan fleksibel dengan rumah dan poros pengerasan yang diolah sendiri oleh pelanggan, sangat mengurangi biaya cetakan dan pengolahan peralatan secara keseluruhan
2. Ultra-lancip radial cross-section menghemat ruang instalasi radial, dengan sempurna memenuhi miniaturisasi kompak permintaan transmisi desain struktural
3. Dua pilihan kandang plastik serat kaca PA66 (TV / TN) mencakup tuntutan operasi yang berbeda: TV untuk operasi terus menerus kecepatan ultra-tinggi; TN untuk transmisi diam presisi rendah kebisingan
4. Tata letak rol jarum seragam yang padat memberikan kekakuan radial yang andal dan kapasitas beban berat, operasi siklus panjang kecepatan menengah yang stabil
5. Kandang nilon yang dimodifikasi serat kaca secara efektif mengurangi gesekan rolling, menekan kebisingan getaran abnormal, menahan deformasi suhu tinggi dan menghindari penyebaran jarum
6. Opsi yang dapat disesuaikan: rol jarum anti karat baja tahan karat, C3 radial clearance yang diperbesar, OEM laser marking, low-temperature lubricant khusus mengisi

Secara efektif menyederhanakan desain struktur transmisi miniatur dan memperpanjang umur layanan dari perakitan pendukung poros mikro

4. Aplikasi

K10x13x10-TV / K10x13x10-TN set perakitan kandang rol jarum terpisah ini secara luas cocok untuk peralatan industri dan sipil tugas ringan mikro berikut:

• Kotak gear pengurangan miniatur, komponen pendukung internal poros transmisi kecil
• Alat listrik mini genggam, bagian putar mesin listrik mikro taman kecil
• Peralatan pengujian kecil presisi kantor, unit gulung geser tensi tensi tekstil
• Mekanisme geser linear miniatur otomatisasi dan kumpulan posisi micro cam
• Mainan model ringan, perakitan transmisi putar listrik ringan rumah tangga kecil
• suku cadang pengganti untuk peralatan pemasangan kandang rol jarum terpisah dengan diameter dalam 10 mm

Solusi roller jarum mikro berkecepatan tinggi yang ideal untuk peralatan transmisi perumahan bertenaga lubang buta khusus

5. Mengapa Pilih GQZ Bearing

• 25 tahun pengalaman manufaktur profesional seri K jarum terpisah rol kandang perakitan
• Dua model yang sepenuhnya dimensional saling bergantian dengan rangkaian jarum seri K10×13×10 standar internasional, toleransi dimensi yang konsisten dan presisi pencocokan roller
• Layanan kustomisasi OEM & ODM lengkap yang mendukung rol jarum stainless steel dan kustomisasi clearance khusus
• Pemeriksaan ketat proses penuh: pengujian kekerasan bahan baku, presisi pembentukan kandang plastik, keseragaman pemisahan rol jarum dan pengujian ketahanan siklus kecepatan tinggi sebelum pengiriman
• Tim teknik bantalan jarum profesional menyediakan bantalan pemasangan lubang perumahan & toleransi kekerasan poros yang cocok dalam waktu 24 jam
• Jalur perakitan produksi massal yang stabil dengan harga grosir massal preferensial untuk produsen peralatan miniatur jangka panjang

Kami fokus pada posisi roller yang stabil, kinerja gesekan rendah dan kerjasama jangka panjang yang saling menguntungkan dengan pembeli industri global

6. Kontrol Kualitas

• Pemeriksaan komposisi kimia bahan baku dan kekerasan permukaan rol jarum baja krom GCr15
• Pemotongan, penggilingan dan pengolahan bulat presisi untuk rol jarum silinder untuk menghilangkan tepi tajam
• Pembentukan injeksi untuk kandang plastik diperkuat serat kaca PA66, pembentukan suhu konstan untuk mengurangi deformasi
• Pengujian kinerja terpisah yang ditargetkan untuk dua versi: pengujian ketahanan suhu kecepatan tinggi kandang TV, pengujian gesekan kebisingan rendah kandang TN, inspeksi keseragaman celah radial
• Pemuatan rol jarum seragam ke dalam pemeriksaan kandang, pemeriksaan ulang dimensi dan penampilan terpisah untuk setiap model sebelum kemasan anti karat dan pengiriman

Setiap batch dari jarum rol kandang perakitan lulus penuh pengambilan sampel siklus ketahanan bergantian untuk menjamin operasi beban radial yang stabil di dalam lubang perumahan khusus keras

7Dapatkan Kutipan Sekarang

Jika Anda membutuhkan kecepatan tinggi K10x13x10-TV standar kandang PA66 dan suara rendah K10x13x10-TN yang dioptimalkan kandang nilon kelompok rol jarum terpisah untuk gearbox mikro dan peralatan alat listrik mini,kirim pertanyaan Anda kepada kami langsung.
Anda akan menerima layanan pendukung profesional lengkap setelah mengirimkan pertanyaan:

• Jawaban cepat dari pabrik dalam waktu 24 jam
• Satu-satu lubang perumahan & pencocokan parameter kekerasan poros pencocokan panduan oleh insinyur profesional bantalan jarum
• Saran solusi bantalan yang disesuaikan termasuk opsi roller jarum anti karat baja tahan karat
• Harga grosir langsung pabrik yang kompetitif untuk pesanan campuran dua model gabungan

Kirimkan jumlah pembelian yang diperlukan dari setiap model dan lingkungan operasi peralatan untuk mendapatkan penawaran resmi rinci
